Beépítés, légtelenítés és indítás
Egy jól működő keringető szivattyú sokat számít abban, hogy a fűtési rendszer egyenletesen juttassa el a meleg vizet a radiátorokhoz vagy a padlófűtési körökhöz. Ha rossz helyre kerül, levegő marad a rendszerben vagy nem megfelelő a beállítása, annak zajos működés, gyengébb fűtés és felesleges energiafelhasználás lehet a következménye.
A keringető szivattyú bekötése ezért nem egyszerűen két csőcsatlakozás meghúzásából áll. Figyelni kell a beépítési helyzetre, az áramlási irányra, a rendszer nyomására, a légtelenítésre és a villamos csatlakoztatásra is.
Fontos: mindig az adott szivattyú és hőtermelő gyártói dokumentációja az elsődleges. A hálózati villamos bekötést megfelelő szakképzettséggel rendelkező szakemberre kell bízni.

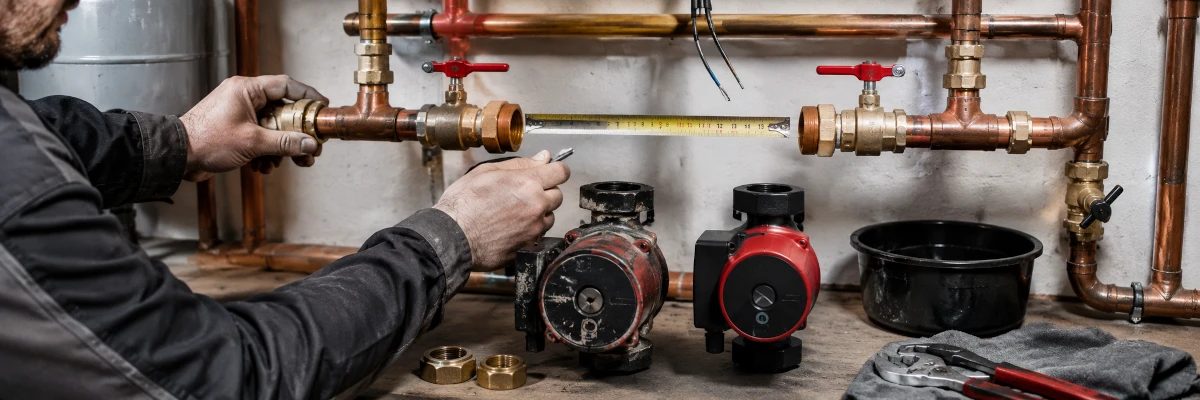

Keringető szivattyú bekötése előtt: mit ellenőrizz?
Mielőtt leszerelnéd a régi szivattyút, ellenőrizd, hogy az új készülék valóban megfelelő-e a rendszerhez.
Egy keringető szivattyú kiválasztásánál érdemes figyelni:
- a beépítési hosszra;
- a csatlakozás méretére;
- a szükséges térfogatáramra;
- az emelőmagasságra;
- a szabályozási módra;
- és a villamos csatlakozás kialakítására.
Egy korszerű energiatakarékos szivattyú képes alkalmazkodni a rendszer változó igényeihez, de ettől még fontos a megfelelő méretezés.
Áramtalanítás és víztelenítés
A munka előtt:
- kapcsold ki a kazánt vagy más hőtermelőt;
- áramtalanítsd a szivattyút;
- várd meg, amíg a rendszer lehűl;
- zárd el a szivattyú két oldalán lévő golyóscsapokat;
- ha a szakasz nem zárható le, engedd le a szükséges mennyiségű vizet.
A szivattyú előtti és utáni golyóscsap nagy előny karbantartáskor, mert megfelelő kialakítás esetén nem kell minden alkalommal az egész rendszert leüríteni.

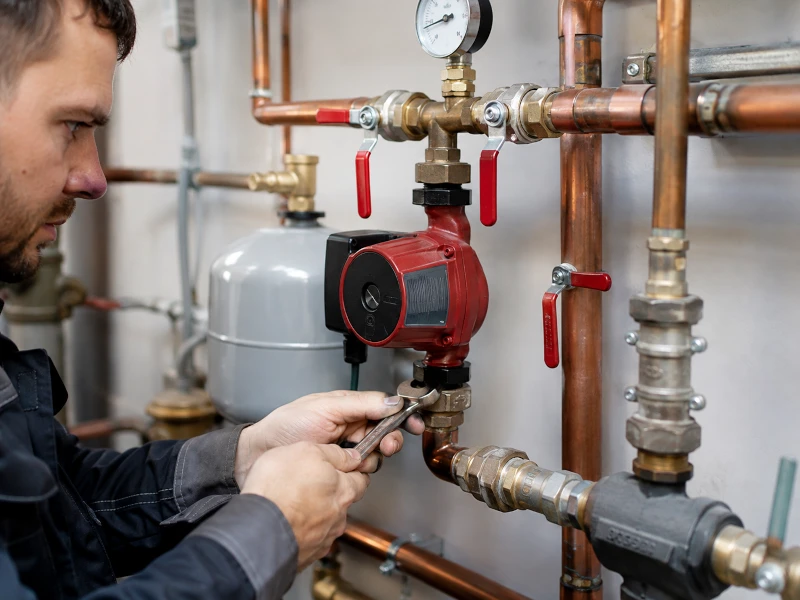

A keringető szivattyú bekötése gépészeti oldalról
A mechanikai beépítésnél három dologra kell különösen figyelni: az áramlási irányra, a motortengely helyzetére és arra, hogy a szivattyú a rendszer megfelelő pontjára kerüljön.
Ellenőrizd az áramlási irányt
A szivattyúházon található nyíl mutatja a víz helyes áramlási irányát.
A nyílnak egyeznie kell a fűtővíz tényleges haladási irányával. Ne a kijelzőből, márkajelzésből vagy a régi szivattyú helyzetéből indulj ki.
Figyelj a motor tengelyére
A lakossági fűtéstechnikában gyakori nedvestengelyű keringetőknél jellemző előírás, hogy a motor tengelye vízszintesen álljon.
Ez nem jelenti azt, hogy maga a csővezeték csak vízszintes lehet. Függőleges csőszakaszba is kerülhet szivattyú, ha az adott készülék ezt engedi és a motortengely megfelelő helyzetben marad.
A köznyelvben néha nedveskeresztmetszetű szivattyú elnevezéssel is találkozhatsz, de a pontosabb kifejezés a nedvestengelyű keringető szivattyú.
Hollandi anya és tömítések
Hollanderes csatlakozásnál érdemes új lapostömítést használni.
A hollandi anya alatt jellemzően maga a lapostömítés biztosítja a tömítettséget, ezért nem célszerű automatikusan menettömítő anyagot használni.
A szivattyút feszültségmentesen illeszd a csővezetékhez, és a hollandi anyákat csak a szükséges mértékben húzd meg.
Előremenő vagy visszatérő ágba kerüljön?
Az előremenő ág viszi a felmelegített vizet a hőleadók felé, a visszatérő ág pedig visszavezeti a lehűlt vizet a hőtermelőhöz.
Régebbi rendszerekben gyakori volt a szivattyú visszatérő ágba építése, de ez nem általános szabály.
A megfelelő hely függ:
- a kazán kialakításától;
- a rendszer hidraulikájától;
- a szivattyú üzemi határértékeitől;
- valamint attól, hogy radiátoros, padlófűtéses vagy összetettebb rendszerről van szó.
Bypass ág és visszacsapó szelep
A bypass ág kapcsolatot teremthet az előremenő és visszatérő oldal között. Bizonyos rendszerekben szükséges lehet a megfelelő térfogatáram vagy nyomásviszonyok fenntartásához, de nem minden szivattyú mellé kell automatikusan kialakítani.
A visszacsapó szelep a nem kívánt visszaáramlást akadályozza meg. Főként több szivattyút vagy párhuzamos fűtési köröket tartalmazó rendszereknél lehet fontos.
Keringető szivattyú villamos bekötése
A mechanikai szerelés után következik a villamos bekötés.
A keringetők jellemzően 230 V-os hálózati feszültséggel működnek, ezért a csatlakoztatást a készülék kapcsolási rajza és a vonatkozó villamos biztonsági előírások szerint kell elvégezni.
Fázis, nulla és védővezető
A köznyelvben gyakran használt fázis-nulla-föld kifejezés a következő vezetőket jelenti:
- L – fázisvezető;
- N – nullavezető;
- PE – védővezető.
Nem minden készülék csatlakozása azonos. Egyes modern Wilo vagy Grundfos keringetők gyorscsatlakozóval vagy speciális telepítődugóval rendelkeznek.
Finomsodratú vezetékek bizonyos kapcsainál érvéghüvelyek használata lehet szükséges. Mindig a gyártó által megadott vezetéktípust, keresztmetszetet és blankolási hosszt kell követni.
A kapcsolódoboz és a kábel olyan helyre kerüljön, ahol nem érheti közvetlenül hő, mechanikai sérülés vagy esetleges szivárgó víz.

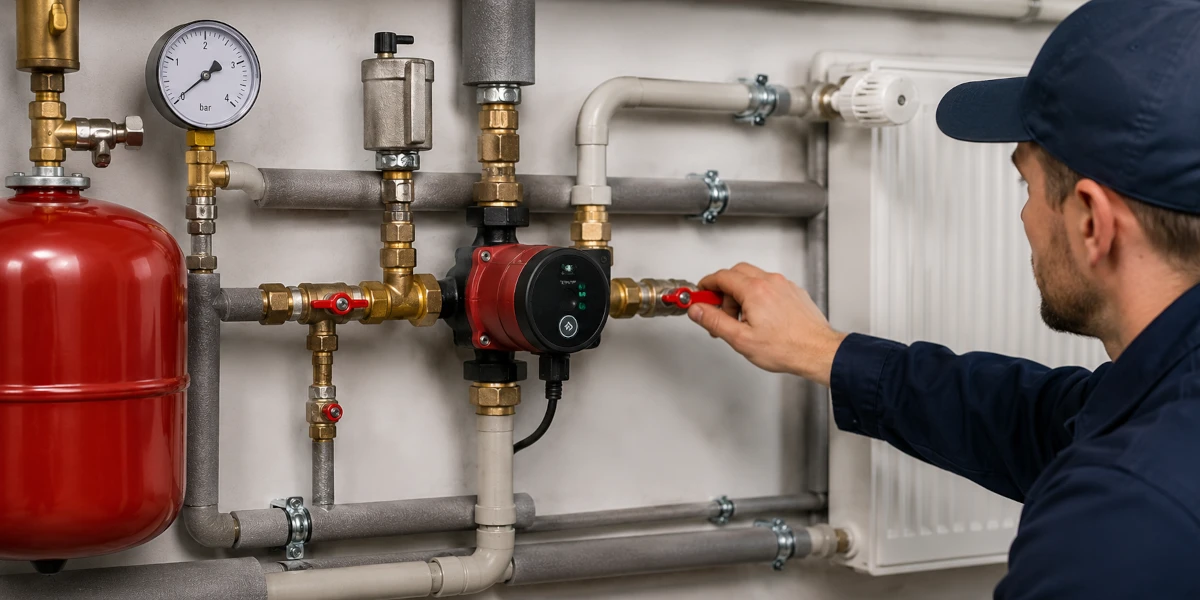

Feltöltés, légtelenítés és első indítás
A szerelés után ne kapcsold be azonnal a szivattyút.
Nyisd meg az elzárókat
Lassan nyisd ki a szivattyú előtti és utáni golyóscsapokat, majd ellenőrizd:
- a hollandi anyákat;
- a tömítéseket;
- a megbontott csőkötéseket;
- és magát a szivattyút.
Ha szivárgást látsz, ne indítsd el a rendszert.
Ellenőrizd a fűtési rendszer nyomását
Zárt rendszer esetén vissza kell állítani a megfelelő fűtési rendszer nyomását.
Családi házaknál gyakran találkozhatsz 1–1,5 bar körüli hideg nyomással, de ez nem univerzális érték. A megfelelő nyomást az épület magassága, a tágulási tartály, a kazán és a rendszer kialakítása határozza meg.
Légtelenítsd a rendszert
A rendszer megbontásakor levegő kerülhet a csövekbe, ezért a légtelenítés elengedhetetlen.
A rendszer kialakításától függően ellenőrizni kell:
- a radiátorokat;
- a magas pontokon lévő légtelenítőket;
- a padlófűtés osztó-gyűjtőjét;
- valamint a szivattyú saját légtelenítési eljárását.
Egyes modern szivattyúk külön légtelenítő programmal rendelkeznek, ezért mindig az adott típus útmutatóját kövesd.
Szárazon ne indítsd el
A nedvestengelyű szivattyút csak feltöltött és megfelelően légtelenített rendszerben szabad üzembe helyezni.
Indítás előtt ellenőrizd, hogy:
- van víz a rendszerben;
- az elzárók nyitva vannak;
- megfelelő a rendszernyomás;
- és nincs szivárgás.
Gyakori hibák a keringető szivattyú bekötése során
Rossz áramlási irány
Mindig ellenőrizd a szivattyúház nyilát. A fordítva beépített szivattyút nem lehet elektronikus beállítással korrigálni.
Hibás motortengely-helyzet
Attól, hogy a készülék fizikailag befér egy helyre, még nem biztos, hogy abban a pozícióban szabályosan működtethető.
Szárazon történő próbaindítás
A „csak egy pillanatra bekapcsolom” próba nedvestengelyű szivattyúnál kerülendő.
Szennyezett rendszer
Régebbi fűtési rendszerekben rozsda, magnetit és iszap is keringhet.
A megfelelő szűrő, iszapleválasztó vagy mágneses szennyleválasztó segíthet megvédeni az új szivattyút és más érzékeny szerelvényeket.
Túl nagy teljesítmény
Nem feltétlenül a legerősebb fokozat a legjobb.
A túl nagy térfogatáram zajt, felesleges villamos fogyasztást és kedvezőtlen nyomásviszonyokat okozhat.
Ha szivattyúcserét tervezel, a megfelelő fűtési keringető szivattyú kiválasztása során a csatlakozási méret mellett az emelőmagasságot, térfogatáramot és szabályozási módot is érdemes figyelembe venni.
Mire figyelj a keringető szivattyú bekötésénél?
A keringető szivattyú bekötése akkor megfelelő, ha az új készülék nemcsak fizikailag illeszkedik a csővezetékhez, hanem a teljes fűtési rendszerhez is jól van méretezve és beállítva.
A legfontosabb pontok:
- megfelelő szivattyú kiválasztása;
- helyes áramlási irány;
- megfelelő motortengely-helyzet;
- jó tömítések;
- megfelelő rendszernyomás;
- alapos légtelenítés;
- szárazon futás elkerülése;
- és biztonságos villamos csatlakoztatás.
Ha a csőhálózatot is át kell alakítani, bypass ág vagy visszacsapó szelep kerül beépítésre, illetve a villamos hálózat módosítása is szükséges, érdemes szakember segítségét kérni.
Leggyakrabban felmerülő kérdések
Előremenő vagy visszatérő ágba kell kötni a keringető szivattyút?
Mindkét megoldás előfordulhat. A megfelelő helyet a kazán, a szivattyú és a rendszer hidraulikai kialakítása alapján kell meghatározni.
Lehet függőleges csőre szerelni?
Sok nedvestengelyű keringető igen, ha közben a motor tengelye a gyártó által előírt helyzetben marad.
Milyen irányba kell állnia a szivattyúnak?
A szivattyúházon található nyíl mutatja a folyadék előírt áramlási irányát.
Hogyan kell légteleníteni?
Ez típustól függ. Egyes modellek külön légtelenítő funkcióval rendelkeznek, mások a rendszer feltöltésével és légtelenítésével együtt készíthetők elő az indításra.
