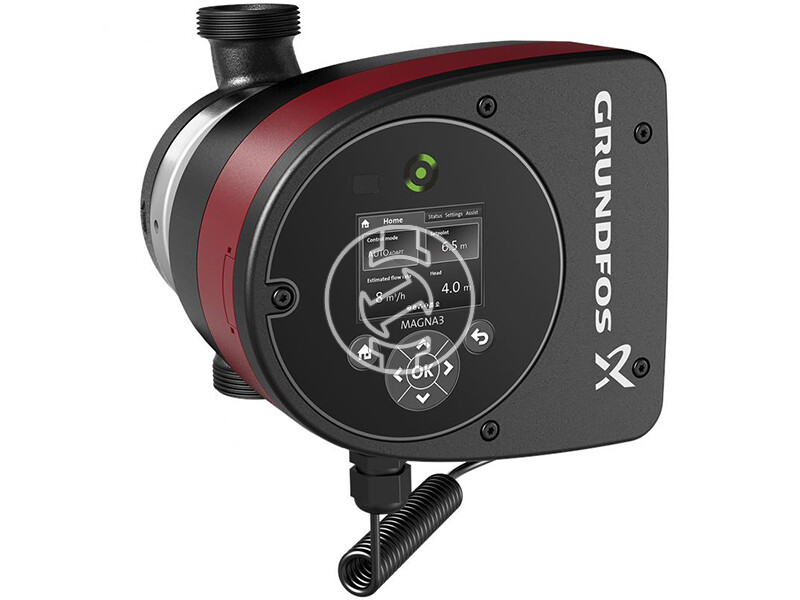

Grundfos MAGNA3 25-60 keringető szivattyú jellemzők
A MAGNA3 ideális választás szinte bármilyen épületprojekthez – legyen az régi vagy új. A szivattyú védett forgórészű típusú, ami azt jelenti, hogy a szivattyú és a motor egy egységet képez tengelytömítés nélkül és csak két tömítőgyűrűt használ tömítésként. A csapágyakat a szivattyúzott folyadék keni. A MAGNA3 olyan szivattyú, ami nem igényel karbantartást és rendkívül alacsony az élettartam költsége.
Használható:
- Légkondicionálás kereskedelmi épületekben
- Fűtés- Kereskedelmi épületek
- Melegvíz keringetés kereskedelmi épületekben
- Központi hűtés
- Központi fűtés
- Használati melegvíz keringetés
- Fűtés
- Hűtés
- Fűtés-Ipar
Tulajdonságok
- AUTOADAPT
- FLOWADAPT és FLOWLIMIT (csökkenti a szivattyú fojtószelep igényét)
- Arányos nyomás szabályozás
- Állandó nyomás szabályozás
- Állandó hőmérséklet szabályozás
- Hőmérséklet-különbség szabályozás (további hőmérséklet-érzékelőt igényel)
- Állandó görbe üzemmód
- Maximum and minimum munkagörbe
- Automatikus éjszakai üzemmód
- Hőmennyiség-monitor
- Nincs szükség külső motorvédelemre
- Innovatív szorítógyűrű, amelyen egyetlen csavar teszi könnyen áthelyezhetővé a szivattyúfejet.
- A fűtőrendszerekhez használt egyfejes szivattyúkat hőszigetelő burkolattal szállítjuk
- Átfogó hőmérséklet-tartomány a léghűtésű elektronika miatt
Kommunikáció
- Vezeték nélküli kommunikáció a Grundfos GO Remote applikációval
- Terepi busz kommunikáció a CIM modulokon keresztül
- Digitális bemenetek
- Relékimenetek
- Analóg bemenet
A MAGNA3 egy egyfázisú szivattyú, jellemzői pedig a következők:
- Kapocsdobozba épített kontroller
- Kontrollpanel TFT kijelzővel a kapocsdobozon
- Kapocsdoboz előkészítve a külön rendelhető CIM modulokhoz
- Beépített nyomáskülönbség és hőmérséklet érzékelő
- Öntöttvas szivattyúház (rozsdamentes acél változatban is kapható)
- Szénszál erősítésű kompozit forgórész burkolat
- Rozsdamentes acél csapágypajzs és forgórész burkolat
- Alumíniumötvözet állórészház
- Léghűtésű teljesítmény elektronika
Motor és elektronika szabályozó
A MAGNA3 egy 4-pólusú állandó mágnesű szinkronmotort (PM motor) tartalmaz.
Ezt a motortípust a hagyományos aszinkron rövidrezárt forgórészű motorhoz képest nagyobb hatásfok jellemzi. A szivattyú fordulatszámát egy beépített frekvenciaváltó szabályozza.
Folyadék:
- Szivattyúzott közeg: Víz
- Folyadékhőmérséklet tartomány: -10 .. 110 °C
- Folyadék-hőmérséklet működés közben: 60 °C
- Sűrűség: 983.2 kg/m³
Műszaki:
- Névleges térfogatáram: 4.41 m³/h
- Névleges szállítómagasság: 4.093 m
- TF osztály: 110
- Jóváhagyások az adattáblán: CE,VDE,EAC,CN ROHS,WEEE
Anyagok:
Szivattyúház: Öntöttvas, EN-GJL-200, ASTM A48-200B
Járókerék: PES 30%GF
Telepítés:
- Megengedett hőmérséklettartomány: 0 .. 40 °C
- Maximális üzemi nyomás: 10 bar
- Csőcsatlakozás: G 1 1/2"
- Névl. nyomás: PN 10
- Beépítési hossz: 180 mm
Elektromos adatok:
- Telj. - P1: 9 .. 84 W
- Hálózati frekvencia: 50 / 60 Hz
- Névleges feszültség: 1 x 230 V
- Maximális áramfelvétel: 0.09 .. 0.75 A
- Védettségi osztály (IEC 34-5): X4D
- Szigetelési osztály (IEC 85): F
