Jellemzők
A prizmaágy sűrűn bordázott szürkeöntvényből, induktív edzéssel (HRC 42-52) finomköszörülve
A főorsó garantált körülfutási pontossága 0,009 mm
Vezérorsó menetvágásra vagy hosszirányú előtolásra is alkalmas
Vezérorsó két önkenő csapágyban fut
Kézi kerekek állítható finom skálával 0,04 / 0,01 mm
Négyes késtartóval
3 pofás tokmány, körülfutás jobb, mint 0,04 mm
Jobb / bal forgásirány vezérlőpulton kapcsolható
Lépcső a kúpos elforduláshoz
5 mm állítható
Szegnyereg és kézikerék állítható 0,02 mm finom skálával
Gyors, egyszerű és szerszám nélküli beállítás egy rögzítőkar segítségével
Vészleállító nyomógombbal
Tokmányvédő burkolattal
Választófal, forgácsteknő
Cserekerék készlet különböző menetvágásokhoz
Szerszámkészlet
3-pofás eszterga tokmány alapfelszereltség
Digitális fordulatszám-kijelző
Erőteljes szénkefe nélküli hajtás
Közel állandó nyomaték a teljes fordulatszám tartományban
Műszaki adatok
Elektromos bemenet
Elektromos kapcsolat~50 Hz 400 V / 3 fázis
Motor teljesítménye 1500 W
Gépadatok
Csúcsmagasság 158 mm
Csúcstávolság 800 mm
Elfordulás Ø a gépágy felett 190 mm
Ágy szélessége 180 mm
Fordulatszámok
Főorsó fordulatszáma 30 - 3.000 f/perc
Fokozatok száma 5 , (elektromosan fokozatmentesen állítható)
Orsószekrény
Orsókúp MK 5
Főorsó furat Ø 38 mm
Szán
Kéziszán úthossza 65 mm
Kereszt szán úthossza 150 mm
Metrikus menetemelkedés 0,2 - 3,5 mm/ford. (18 lépcső)
Inch menetemelkedés 56 - 8 menet/1“ (21 lépcső)
Késtartó max késmérert 25 mm
Szegnyereg
Szegnyereg kúp MT 3
Szegnyereg munkaútja 70 mm

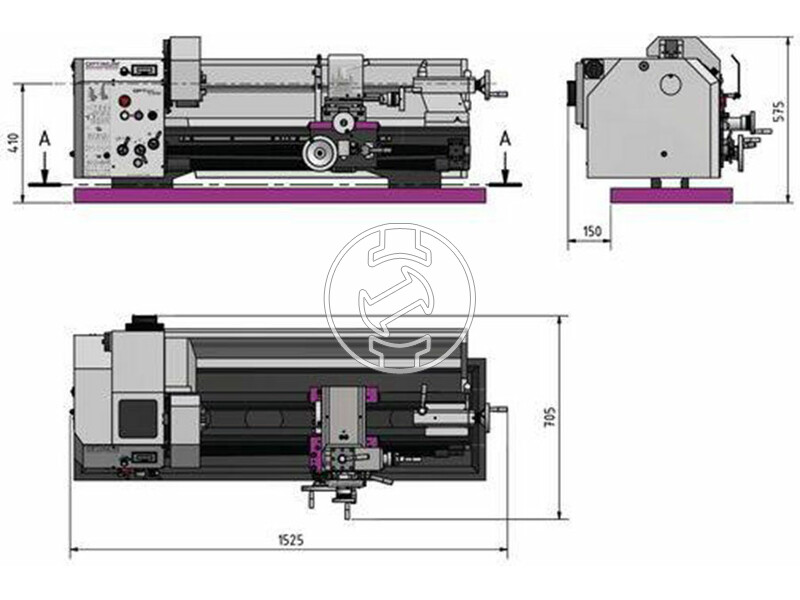

Méretek
Hosszúság × szélesség × magasság 1525 × 705 × 575 mm
Nettó súly 243 kg
