Jellemzők

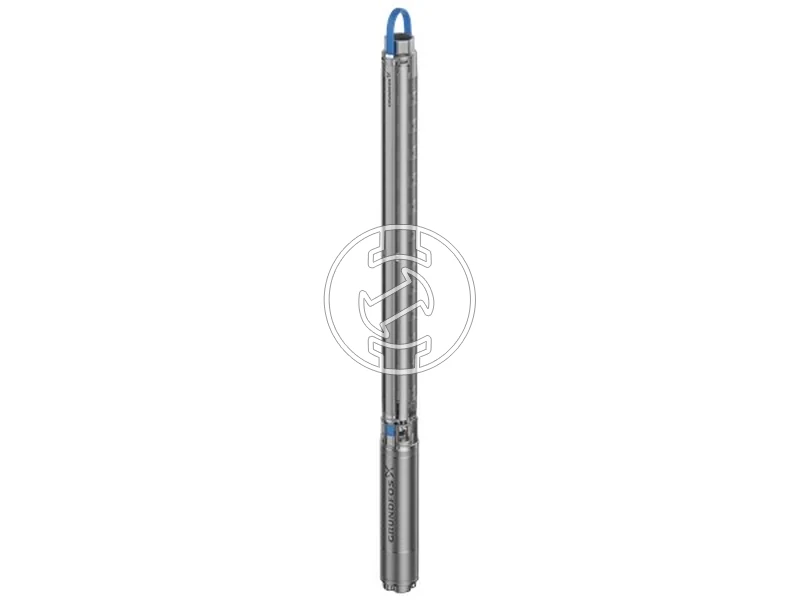

A Grundfos SP merülő kútszivattyúk felszín alatti vizek szivattyúzására valók. A sorozat teljes egészében rozsdamentes acélból készül, három anyagminőségben érhető el, és 4–6 col, valamint 8–10 col átmérőjű csőkutakban alkalmazható, 0,37–250 kW motortartománnyal. Az SP 32-14 kiváló hatásfokú, 14 fokozatú hidraulikával készül, névleges 32 m³/h térfogatárammal és 103 m szállítómagassággal. A robusztus, rozsdamentes acél szivattyú- és járókerék-kivitel, a beépített visszafolyásgátló szelep, az Rp 3 col csatlakozás és a legalább 150 mm-es kútátmérőhöz illeszkedő kialakítás megbízható üzemet biztosít. A 6 colos MS6000 motor T40 kivitelben, 13 kW P2 teljesítménnyel, 50 Hz-es hálózatra, csillag/delta indításra, IP68 védettséggel és F szigetelési osztállyal készült. Ivóvizes alkalmazásra is alkalmas (ACS, DM174), teljesíti a CE, EAC, UKCA, SEPRO és Marokkó megfelelőségeket, a hidraulikai görbe tűrése ISO 9906:2012 3B. Az engedélyezett közeghőmérséklet-tartomány -15…40 °C, a megengedett környezeti és üzemi nyomás 60 bar, a legnagyobb kilépő nyomás 16,3 bar. Grundfos karimakialakítás, külső hővédelem és beépített hőmérséklet-távadó, valamint 5 m lapos csatlakozókábel teszi teljessé a felszereltséget.
- Névleges 32 m³/h térfogatáram, 103 m szállítómagasság
- 14 fokozatú rozsdamentes acél hidraulika
- Beépített visszafolyásgátló szelep
- Rp 3 col csatlakozás, min. 150 mm kútátmérő
- 6 colos MS6000 motor, 13 kW P2, csillag/delta indítás
- IP68 védelem, F szigetelési osztály
- Ivóvíz-jóváhagyások: ACS, DM174
- Görbe tűrése: ISO 9906:2012 3B
- -15…40 °C közeghőmérséklet-tartomány
- Rozsdamentes acél szivattyú és járókerék
Szállítási terjedelem
Merülő kútszivattyú
Beépített visszafolyásgátló szelep
5 m lapos csatlakozókábel
Beépített hőmérséklet-távadó
Műszaki adatok
Terméknév: SP 32-14
Szivattyú fordulatszám, amelyen a szivattyú adatok alapulnak: 2900 1/perc
Névleges térfogatáram: 32 m³/h
Névleges szállítómagasság: 103 m
Fokozatok: 14
Csökkentett átmérőjű járókerekek száma: nincs
Tengelytömítés a motorhoz: CER/CARNBR
Jóváhagyások: CE, EAC, UKCA, SEPRO, Marokkó
Jóváhagyások ivóvízhez: ACS, DM174
Görbe tűrése: ISO 9906:2012 3B
Modell: A
Motorváltozat: T40
Visszafolyó szelep: van
Szivattyú anyaga: rozsdamentes acél
Járókerék anyaga: rozsdamentes acél
Motor anyaga: rozsdamentes acél
Maximális környezeti nyomás: 60 bar
Maximális üzemi nyomás: 60 bar
Legnagyobb megengedett kilépő nyomás: 16,3 bar
Csatlakozó típusa: Rp
Csatlakozóméret: 3 col
Motor átmérő: 6 col
Legkisebb csőkút átmérő: 150 mm
Szivattyúzott közeg: víz
Folyadékhőmérséklet tartomány: -15 .. 40 °C
Max. közeghőmérséklet 0,15 m/s áramlási sebességnél: 40 °C
Folyadék-hőmérséklet működés közben: 20 °C
Sűrűség: 998,2 kg/m³
Motortípus: MS6000
Motor karima kialakítása: Grundfos
Névleges teljesítmény (P2): 13 kW
Szükséges szivattyú teljesítmény (P2): 13 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 x 380-400-415 V
Névleges áram: 30,0-29,0-29,0 A
Indítási áramfelvétel: 490-540-560 %
Cos fi - teljesítménytényező: 0,85-0,82-0,79
Névleges fordulatszám: 2850-2870-2880 1/perc
Indítási mód: csillag/delta
Védettségi osztály (IEC 34-5): IP68
Szigetelési osztály (IEC 85): F
Beépített motorvédelem: nincs
Hővédelem: külső
Beépített hőmérséklet távadó: igen
Kábelhossz: 5 m
Kábeltípus: lapos
Kábel azonosító: 96164209
Tekercselés: zománcozott
Min. hat. index, MEI ≥: 0,70
Saját tömeg: 82,7 kg
Össztömeg: 118 kg
Szállítási térfogat: 0,295 m³
Származási ország: Dánia
Egyedi vámtarifaszám: 84137029
Környezetvédelmi jóváhagyások: WEEE
