Jellemzők

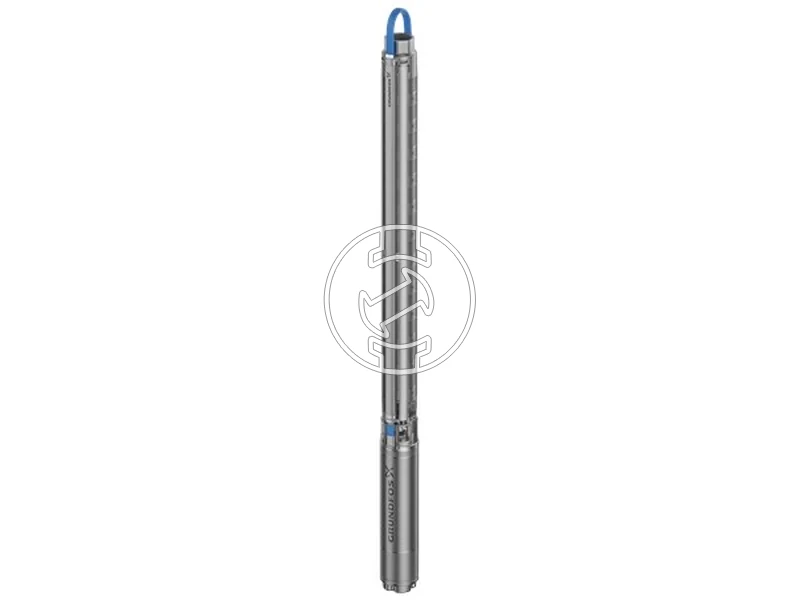

A merülő kútszivattyú felszín alatti vizek szivattyúzására szolgál. Teljes egészében rozsdamentes acél kivitelben készül, a sorozat három anyagminőségben elérhető. 4–6 hüvelykes, valamint 8–10 hüvelyk átmérőjű csőkutakban alkalmazható, 0,37–250 kW motortartományban. E kivitel névleges térfogatárama 32 m³/h, névleges szállítómagassága 126 m, 17 fokozattal. A hidraulika és a motor háza rozsdamentes acél, a tengelytömítés CER/CARNBR, beépített visszafolyó szeleppel és ISO 9906:2012 3B görbetűréssel. Meghajtása 6 hüvelykes MS6000 motor T40 kivitelben, Grundfos karimával, P2=15 kW, 50 Hz, 3×380–400–415 V, cos fi 0,85–0,82–0,79, direkt indítással, IP68 védettséggel és F szigetelési osztállyal. Külső hővédelem és beépített hőmérséklet-távadó biztosítja az üzembiztonságot. Csatlakozás: Rp, 3 hüvelyk; legkisebb kútátmérő 145 mm. Üzemi tartomány: -15…40 °C közeg, 0,15 m/s áramlási sebességnél max. 40 °C; maximális környezeti és üzemi nyomás 60 bar, legnagyobb megengedett kilépő nyomás 19,8 bar. Ivóvíz-jóváhagyások: ACS, DM174; általános megfelelőségek: CE, EAC, UKCA, SEPRO, Marokkó. 5 m lapos csatlakozókábel, zománcozott tekercselés, MEI ≥ 0,70. Szivattyúzott közeg: víz; sűrűség 998,2 kg/m³. Névleges fordulatszám 2860–2880 ford./perc, a teljesítményadatok 2900 ford./perchez tartoznak.
- 32 m³/h névleges térfogatáram és 126 m szállítómagasság
- 17 fokozatú, teljesen rozsdamentes acél hidraulika
- 6 hüvelykes MS6000 motor, P2=15 kW, IP68, F szigetelési osztály
- Rp 3 hüvelyk csatlakozás, min. kútátmérő 145 mm
- Beépített visszafolyó szelep és hőmérséklet-távadó
- Ivóvíz-megfelelőség: ACS, DM174
- -15…40 °C közeg-hőmérséklet tartomány
- ISO 9906:2012 3B görbetűrés, MEI ≥ 0,70
Szállítási terjedelem
Merülő kútszivattyú
6 hüvelykes MS6000 motor
Beépített visszafolyó szelep
5 m lapos csatlakozókábel
Beépített hőmérséklet-távadó
Műszaki adatok
Szivattyú fordulatszám (amelyen a szivattyú adatok alapulnak): 2900 ford./perc
Névleges térfogatáram: 32 m³/h
Névleges szállítómagasság: 126 m
Fokozatok: 17
Csökkentett átmérőjű járókerekek száma: nincs
Tengelytömítés a motorhoz: CER/CARNBR
Jóváhagyások: CE, EAC, UKCA, SEPRO, Marokkó
Jóváhagyások ivóvízhez: ACS, DM174
Görbe tűrése: ISO9906:2012 3B
Modell: A
Motorváltozat: T40
Visszafolyó szelep: igen
Szivattyú anyaga: rozsdamentes acél
Járókerék: rozsdamentes acél
Motor anyaga: rozsdamentes acél
Maximális környezeti nyomás: 60 bar
Maximális üzemi nyomás: 60 bar
Legnagyobb megengedett kilépő nyomás: 19.8 bar
Csatlakozó típusa: Rp
Csatlakozóméret: 3 hüvelyk
Motor átmérő: 6 hüvelyk
Legkisebb csőkút átmérő: 145 mm
Szivattyúzott közeg: víz
Folyadékhőmérséklet tartomány: -15 .. 40 °C
Max. közeghőmérséklet 0.15 m/s áramlási sebességnél: 40 °C
Folyadékhőmérséklet működés közben: 20 °C
Sűrűség: 998.2 kg/m³
Motortípus: MS6000
Motor karima kialakítása: Grundfos
Névleges teljesítmény - P2: 15 kW
Szükséges szivattyú teljesítmény (P2): 15 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 × 380-400-415 V
Névleges áram: 34.5-33.5-33.5 A
Indítási áramfelvétel: 490-540-570 %
Cos fi - teljesítménytényező: 0.85-0.82-0.79
Névleges fordulatszám: 2860-2870-2880 ford./perc
Indítási mód: direkt
Védettségi osztály (IEC 34-5): IP68
Szigetelési osztály (IEC 85): F
Beépített motorvédelem: nincs
Hővédelem: külső
Beépített hőmérséklet távadó: igen
Kábelhossz: 5 m
Kábeltípus: lapos
Kábelazonosító: 96164209
Tekercselés: zománcozott
Min. hat. index, MEI ≥: 0.70
Saját tömeg: 92.5 kg
Össztömeg: 130 kg
Szállítási térfogat: 0.338 m³
Származási ország: Dánia
Egyedi vámtarifaszám: 84137029
Környezetvédelmi jóváhagyások: WEEE
