Jellemzők

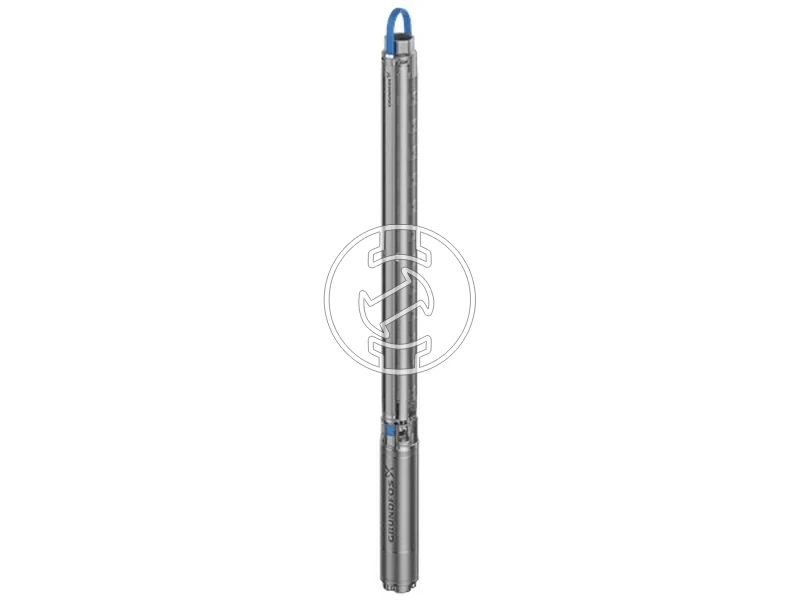

A sorozat merülő kútszivattyúi felszín alatti vizek szivattyúzására készülnek, teljes egészében rozsdamentes acél kivitelben és három anyagminőségben elérhetők. A termékcsalád 4–6, illetve 8–10 hüvelyk átmérőjű csőkutakhoz is alkalmazható, 0,37–250 kW motorral. Ez a kivitel 6 hüvelykes MS6000 motorral és 17 fokozatú hidraulikával működik; névleges térfogatárama 32 m³/h, névleges szállítómagassága 126 m. 150 mm-nél nagyobb kútátmérő mellett használható, Rp csatlakozással és 3 hüvelykes csatlakozómérettel. A szivattyúház és a járókerék rozsdamentes acél, a tengelytömítés kerámia/karbon/NBR (CER/CAR/NBR). Beépített visszafolyó szeleppel, IP68 védettséggel és F szigetelési osztállyal rendelkezik. A görbe tűrése ISO9906:2012 3B, a maximális üzemi nyomás 60 bar, a legnagyobb megengedett kilépő nyomás 19,8 bar. Ivóvizes felhasználásra is jóváhagyott (ACS, DM174), továbbá megfelel CE, EAC, UKCA, SEPRO és Marokkó előírásainak. 50 Hz-es hálózaton, csillag/delta indítással üzemel; P2 = 15 kW, névleges feszültség 3 x 380/400/415 V. Külső hővédelemmel és beépített hőmérséklet távadóval szerelt; 5 m lapos kábellel érkezik. A megengedett folyadékhőmérséklet-tartomány -15 és 40 °C között van, a névleges működés 20 °C-on értendő, MEI ≥ 0,70.
- 32 m³/h névleges térfogatáram és 126 m névleges emelőmagasság
- 17 fokozatú, rozsdamentes acél hidraulika
- 6 hüvelykes MS6000 motor, P2 = 15 kW, 50 Hz, csillag/delta indítás
- Rp csatlakozás, 3 hüvelykes csatlakozóméret, min. kútátmérő 150 mm
- Beépített visszafolyó szelep, IP68 védelem, F szigetelési osztály
- Ivóvizes jóváhagyások: ACS, DM174; megfelelőség: CE, EAC, UKCA, SEPRO, Marokkó
- ISO9906:2012 3B görbetűrés
- Max. üzemi nyomás 60 bar, -15 … 40 °C közeg
- 5 m lapos tápkábel és beépített hőmérséklet távadó
- Minimális hatásfokindex MEI ≥ 0,70
Szállítási terjedelem
Merülő kútszivattyú
6 hüvelykes MS6000 motor
Beépített visszafolyó szelep
5 m lapos tápkábel
Beépített hőmérséklet távadó
Műszaki adatok
Szivattyú fordulatszám, amelyen a szivattyú adatok alapulnak: 2900 ford/perc
Névleges térfogatáram: 32 m³/h
Névleges szállítómagasság: 126 m
Fokozatok: 17
Csökkentett átmérőjű járókerekek száma: nincs
Tengelytömítés a motorhoz: CER/CAR/NBR
Jóváhagyások: CE, EAC, UKCA, SEPRO, Marokkó
Jóváhagyások ivóvízhez: ACS, DM174
Görbe tűrése: ISO9906:2012 3B
Modell: A
Motorváltozat: T40
Visszafolyó szelep: igen
Szivattyú: rozsdamentes acél
Járókerék: rozsdamentes acél
Motor: rozsdamentes acél
Maximális környezeti nyomás: 60 bar
Maximális üzemi nyomás: 60 bar
Legnagyobb megengedett kilépő nyomás: 19,8 bar
Csatlakozó típusa: Rp
Csatlakozóméret: 3 hüvelyk
Motorátmérő: 6 hüvelyk
Legkisebb csőkút átmérő: 150 mm
Szivattyúzott közeg: víz
Folyadékhőmérséklet tartomány: -15 .. 40 °C
Max. közeghőmérséklet 0,15 m/s áramlási sebességnél: 40 °C
Folyadékhőmérséklet működés közben: 20 °C
Sűrűség: 998,2 kg/m³
Motortípus: MS6000
Motor karima kialakítása: Grundfos
Névleges teljesítmény - P2: 15 kW
Szükséges szivattyú teljesítmény (P2): 15 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 x 380 / 400 / 415 V
Névleges áram: 34,5 / 33,5 / 33,5 A
Indítási áramfelvétel: 490 / 540 / 570 %
Cos fi - teljesítménytényező: 0,85 / 0,82 / 0,79
Névleges fordulatszám: 2860 / 2870 / 2880 ford/perc
Indítási mód: csillag/delta
Védettségi osztály (IEC 34-5): IP68
Szigetelési osztály (IEC 85): F
Beépített motorvédelem: nincs
Hővédelem: külső
Beépített hőmérséklet távadó: igen
Kábelhossz: 5 m
Kábeltípus: lapos
Kábel azonosító: 96164209
Tekercselés: zománcozott
Minimális hatásfokindex (MEI) ≥: 0,70
Saját tömeg: 92,5 kg
Össztömeg: 130 kg
Szállítási térfogat: 0,338 m³
Származási ország: Dánia
Egyedi vámtarifaszám: 84137029
Környezetvédelmi jóváhagyások: WEEE
