Jellemzők

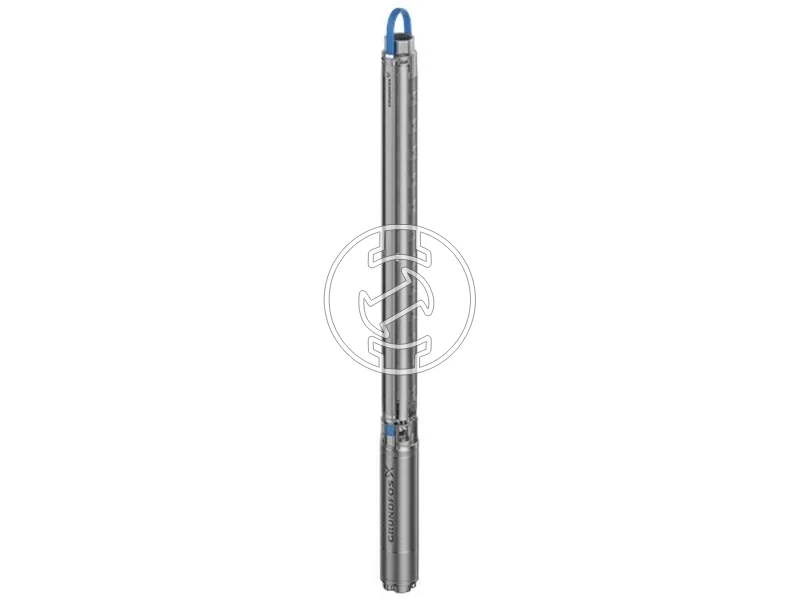

A Grundfos SP merülő kútszivattyúk felszín alatti vizek szivattyúzására valók. A Grundfos SP teljes egészében rozsdamentes acél kivitelben készül, három anyagminőségben érhető el, és 4–6, illetve 8–10 hüvelyk átmérőjű csőkutakban alkalmazható, 0,37–250 kW motorral. Ez a kivitel 2900 ford/perc alapfordulaton megadott szivattyúgörbe szerint 32 m³/h névleges térfogatáramot és 141 m névleges szállítómagasságot biztosít. A hidraulika 19 fokozatú, csökkentett átmérőjű járókerék nélkül, a motor felé CER/CAR/NBR tengelytömítéssel. A modell A, T40 motorváltozattal, 6 hüvelykes MS6000 motorral és Grundfos karimakialakítással készül. Beépített visszafolyó szeleppel rendelkezik, szivattyúháza és járókerekei rozsdamentes acélból készülnek, a motor burkolata szintén rozsdamentes acél. Maximális környezeti és üzemi nyomása 60 bar, a legnagyobb megengedett kilépő nyomás 22.2 bar. Rp csatlakozással és 3 hüvelykes csatlakozómérettel rendelkezik, a legkisebb szükséges csőkút átmérő 145 mm. Szivattyúzott közeg: víz; a folyadékhőmérséklet tartománya -15…40 °C (0,15 m/s áramlási sebességnél max. 40 °C), névleges üzemnél 20 °C, sűrűség 998.2 kg/m³. A névleges P2 teljesítmény 18.5 kW (szükséges P2 18.5 kW), 50 Hz-es hálózaton, 3×380–400–415 V feszültségen működik; névleges áram 42.0/41.0/41.5 A, indítási áram 510/560/580 %, teljesítménytényező 0.85/0.82/0.79, névleges fordulatszám 2860/2880/2890 ford/perc, indítás módja direkt. Védettsége IP68, szigetelési osztálya F. Beépített motorvédelem nincs; hővédelem külső; beépített hőmérséklet-távadó igen. 5 m hosszú lapos kábellel szállítva, zománcozott tekercseléssel. Jóváhagyások: CE, EAC, UKCA, SEPRO, Marokkó; ivóvízhez: ACS, DM174. Görbetűrés: ISO 9906:2012 3B. Saját tömeg 102 kg, össztömeg 140 kg; szállítási térfogat 0.338 m³. Származási ország Dánia. Vámtarifaszám 84137029. Környezetvédelmi jóváhagyás: WEEE.
- 19 fokozatú rozsdamentes acél hidraulika, beépített visszafolyó szeleppel
- 32 m³/h névleges térfogatáram, 141 m névleges szállítómagasság
- MS6000, 6 hüvelykes motor, direkt indítás, IP68/F
- Ivóvíz-jóváhagyások: ACS, DM174; görbetűrés: ISO 9906:2012 3B
- Rp csatlakozás, 3 hüvelykes csatlakozóméret; min. kút Ø 145 mm
- 50 Hz, 3×380–400–415 V; P2 18.5 kW; 5 m lapos csatlakozókábel
Szállítási terjedelem
Merülő kútszivattyú
5 m lapos csatlakozókábel
Beépített visszafolyó szelep
Beépített hőmérséklet-érzékelő
Műszaki adatok
Szivattyú fordulatszám (a szivattyúadatok alapja): 2900 ford/perc
Névleges térfogatáram: 32 m³/h
Névleges szállítómagasság: 141 m
Fokozatok: 19
Csökkentett átmérőjű járókerekek száma: nincs
Tengelytömítés a motorhoz: CER/CAR/NBR
Jóváhagyások: CE / EAC / UKCA / SEPRO / Marokkó
Jóváhagyások ivóvízhez: ACS / DM174
Görbe tűrése: ISO 9906:2012 3B
Modell: A
Motorváltozat: T40
Visszafolyó szelep: igen
Szivattyú anyaga: rozsdamentes acél
Járókerék anyaga: rozsdamentes acél
Motor anyaga: rozsdamentes acél
Maximális környezeti nyomás: 60 bar
Maximális üzemi nyomás: 60 bar
Legnagyobb megengedett kilépő nyomás: 22.2 bar
Csatlakozó típusa: Rp
Csatlakozóméret: 3 hüvelyk
Motor átmérő: 6 hüvelyk
Legkisebb csőkút átmérő: 145 mm
Szivattyúzott közeg: víz
Folyadékhőmérséklet tartomány: -15 .. 40 °C
Max. közeghőmérséklet 0,15 m/s áramlási sebességnél: 40 °C
Folyadékhőmérséklet működés közben: 20 °C
Sűrűség: 998.2 kg/m³
Motortípus: MS6000
Motor karima kialakítása: Grundfos
Névleges teljesítmény (P2): 18.5 kW
Szükséges szivattyú teljesítmény (P2): 18.5 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 x 380 / 400 / 415 V
Névleges áram: 42.0 / 41.0 / 41.5 A
Indítási áramfelvétel: 510 / 560 / 580 %
Teljesítménytényező (cos φ): 0.85 / 0.82 / 0.79
Névleges fordulatszám: 2860 / 2880 / 2890 ford/perc
Indítási mód: direkt
Védettségi osztály (IEC 34-5): IP68
Szigetelési osztály (IEC 85): F
Beépített motorvédelem: nincs
Hővédelem: külső
Beépített hőmérséklet távadó: igen
Kábelhossz: 5 m
Kábeltípus: lapos
Motor szám:
Kábel szám: 96164214
Tekercselés: zománcozott
Min. hat. index (MEI) ≥: 0.70
Saját tömeg: 102 kg
Össztömeg: 140 kg
Szállítási térfogat: 0.338 m³
Származási ország: Dánia
Egyedi vámtarifaszám: 84137029
Környezetvédelmi jóváhagyások: WEEE
