Jellemzők

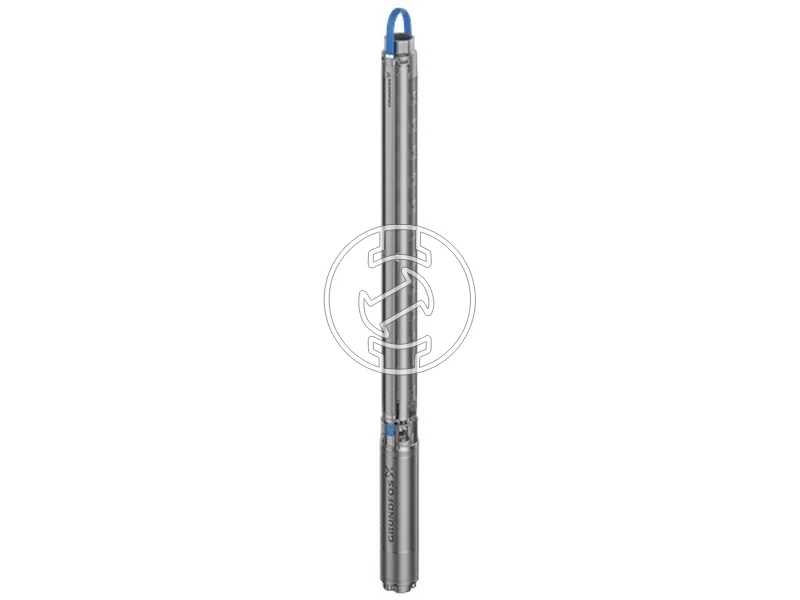

A Grundfos SP merülő kútszivattyúk felszín alatti vizek szivattyúzására valók. A teljes egészében rozsdamentes acél kivitel három anyagminőségben érhető el, a szivattyúk 4–6 hüvelyk feletti, valamint 8–10 hüvelyk átmérőjű csőkutakban alkalmazhatók, 0,37–250 kW motorral. Ez a kivitel 32 m³/h névleges térfogatáramot és 171 m névleges szállítómagasságot biztosít, 23 fokozatú hidraulikával, ISO 9906:2012 3B görbe tűréssel. A hidraulika és a motor köpenye rozsdamentes acél, a tengelytömítés kerámia/karbon–nitril kialakítású, a szivattyú beépített visszafolyó szeleppel rendelkezik. A meghajtás 50 Hz-es, háromfázisú (3 × 380–400–415 V), P2 = 22 kW névleges teljesítménnyel, IP68 védettséggel és F szigetelési osztállyal, külső hővédelemmel és beépített hőmérséklet-távadóval. A megengedett folyadékhőmérséklet-tartomány –15…40 °C (0,15 m/s áramlási sebességnél max. 40 °C), a maximális üzemi nyomás 60 bar, a legnagyobb megengedett kilépő nyomás 26,8 bar. A csatlakozás Rp, mérete 3 hüvelyk; telepítés 145 mm minimális csőkút átmérőtől, 6 hüvelykes motorral (MS6000, Grundfos karimakialakítás). Ivóvíz-alkalmazásokra hitelesítve (ACS, DM174), további jóváhagyások: CE, EAC, UKCA, SEPRO, marokkói. A teljesítménygörbe 2900 ford/perc alapfordulatszámra vonatkozik, az energiahatékonyság-megfelelőség MEI ≥ 0,70. Saját tömeg 117 kg, származási ország Dánia, 5 m lapos kábellel.
- Teljes rozsdamentes acél felépítés (szivattyúház és járókerék)
- 32 m³/h névleges térfogatáram, 171 m névleges emelőmagasság
- 23 fokozatú hidraulika, ISO 9906:2012 3B görbe tűrés
- MS6000, 6 hüvelykes merülőmotor, IP68, F szigetelési osztály
- Ivóvíz-jóváhagyások: ACS, DM174; további: CE, EAC, UKCA, SEPRO, marokkói
- Beépített visszafolyó szelep és 5 m lapos csatlakozókábel
- Rp 3 hüvelykes csatlakozás, beépítés 145 mm-es csőkutaktól
- MEI ≥ 0,70 energiahatékonysági megfelelés
Szállítási terjedelem
Merülő kútszivattyú
MS6000 merülőmotor
5 m lapos csatlakozókábel
Beépített visszafolyó szelep
Műszaki adatok
Szivattyú fordulatszám, amelyen a szivattyú adatok alapulnak: 2900 ford/perc
Névleges térfogatáram: 32 m³/h
Névleges szállítómagasság: 171 m
Fokozatok száma: 23
Csökkentett átmérőjű járókerekek száma: nincs
Tengelytömítés a motorhoz: kerámia/karbon–nitril (NBR)
Jóváhagyások: CE, EAC, UKCA, SEPRO, marokkói
Jóváhagyások ivóvízhez: ACS, DM174
Görbe tűrése: ISO 9906:2012 3B
Modell: A
Motorváltozat: T40
Visszafolyó szelep: igen
Szivattyúház anyaga: rozsdamentes acél
Járókerék anyaga: rozsdamentes acél
Motor köpeny anyaga: rozsdamentes acél
Maximális környezeti nyomás: 60 bar
Maximális üzemi nyomás: 60 bar
Legnagyobb megengedett kilépő nyomás: 26,8 bar
Csatlakozó típusa: Rp
Csatlakozó mérete: 3 hüvelyk
Motor átmérő: 6 hüvelyk
Legkisebb csőkút átmérő: 145 mm
Szivattyúzott közeg: víz
Folyadékhőmérséklet-tartomány: –15…40 °C
Max. közeghőmérséklet 0,15 m/s áramlási sebességnél: 40 °C
Folyadék-hőmérséklet működés közben: 20 °C
Sűrűség: 998,2 kg/m³
Motortípus: MS6000
Motor karima kialakítása: Grundfos
Névleges teljesítmény (P2): 22 kW
Szükséges szivattyú teljesítmény (P2): 22 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 × 380-400-415 V
Névleges áram: 49,5-47,5-46,5 A
Indítási áramfelvétel: 480-530-560 %
Teljesítménytényező (cos φ): 0,86-0,84-0,82
Névleges fordulatszám: 2850-2870-2880 ford/perc
Indítási mód: direkt
Védettségi fokozat (IEC 34-5): IP68
Szigetelési osztály (IEC 85): F
Beépített motorvédelem: nincs
Hővédelem: külső
Beépített hőmérséklet-távadó: igen
Kábelhossz: 5 m
Kábeltípus: lapos
Kábel azonosító: 96164214
Tekercselés: zománcozott
Minimális hatásfok index (MEI) ≥: 0,70
Saját tömeg: 117 kg
Össztömeg: 162 kg
Szállítási térfogat: 0,412 m³
Származási ország: Dánia
Egyedi vámtarifaszám: 84137029
Környezetvédelmi jóváhagyások: WEEE
