Jellemzők

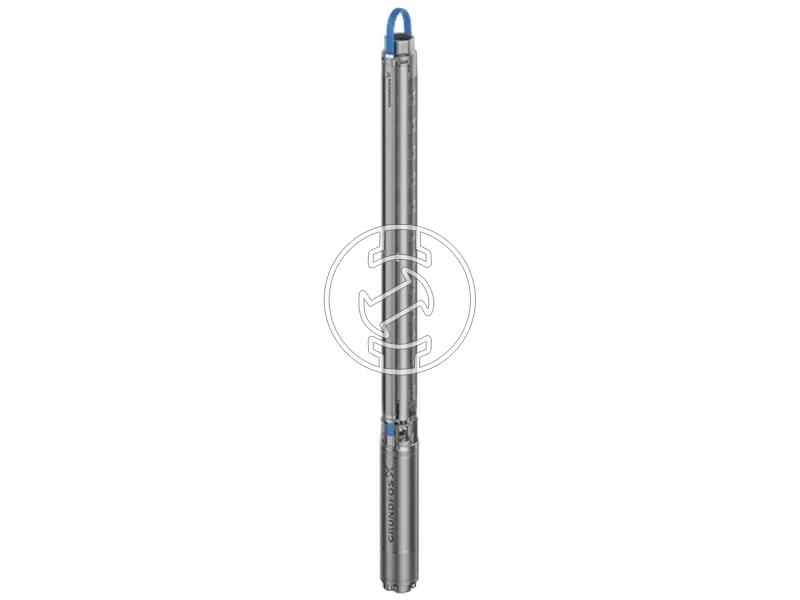

A Grundfos SP merülő kútszivattyúk felszín alatti vizek szivattyúzására valók. A teljes egészében rozsdamentes acél kivitel három anyagminőségben elérhető, a szivattyúk 4–6, valamint 8–10 hüvelyk átmérőjű csőkutakban használhatók, 0,37–250 kW motorteljesítmény-tartományban. Ez a kivitel 32 m³/h névleges térfogatáramra és 216 m névleges szállítómagasságra méretezett, 29 fokozatú hidraulikával; a szivattyú és a járókerék rozsdamentes acélból készül. A motorhoz kerámia/szén, NBR tengelytömítés tartozik, a visszafolyó szelep beépített. Csatlakozás: Rp, 3 hüvelyk méret; a minimális csőkút-átmérő 145 mm. A megengedett üzemi és környezeti nyomás 60 bar, a legnagyobb kilépő nyomás 33,7 bar. A szivattyúzott közeg víz; a folyadékhőmérséklet -15 és 40 °C között, 0,15 m/s áramlási sebességnél legfeljebb 40 °C, a névleges adatok 2900 ford/perc szivattyúfordulatszám alapján értendők; a görbe tűrése ISO 9906:2012 3B. Az MS6000 típusú, 6 hüvelyk átmérőjű motor T40 változata 26 kW P2 teljesítményű, 50 Hz, 3 × 380–400–415 V hálózatról, direkt indítással üzemel; névleges fordulatszám 2850–2870–2880 ford/perc, névleges áram 58,0–55,5–55,0 A, indítási áram 480–530–560 %, teljesítménytényező 0,87–0,85–0,82. Védettsége IP68, szigetelési osztálya F; beépített motorvédelem nincs, külső hővédelem szükséges, beépített hőmérséklet távadó rendelkezésre áll. A kábel 5 m hosszú, lapos kivitelű (azonosító: 96164214), a tekercselés zománcozott. Jóváhagyások: CE, EAC, UKCA, SEPRO, Marokkó; ivóvízhez: ACS, DM174. A minimális hatásfok index (MEI) ≥ 0,70. Saját tömeg 134 kg, csomagolt tömeg 183 kg, szállítási térfogat 0,454 m³. Származási ország Dánia, vámtarifaszám 84137029. Környezetvédelmi megfelelőség: WEEE. Modell A.
- 32 m³/h névleges térfogatáram, 216 m szállítómagasság
- 29 fokozatú hidraulika, rozsdamentes acél ház és járókerék
- 26 kW MS6000 motor, IP68 védelem, F szigetelési osztály
- Beépített visszafolyó szelep, ivóvíz-jóváhagyások: ACS, DM174
- Rp csatlakozás, 3 hüvelyk méret, min. csőkút Ø145 mm
- Üzemi hőmérséklet-tartomány -15…40 °C, MEI ≥ 0,70
Szállítási terjedelem
Merülő kútszivattyú
5 m lapos csatlakozókábel
Beépített visszafolyó szelep
Beépített hőmérséklet távadó
Műszaki adatok
Szivattyú fordulatszám, amelyen az adatok alapulnak: 2900 ford/perc
Névleges térfogatáram: 32 m³/h
Névleges szállítómagasság: 216 m
Fokozatok: 29
Csökkentett átmérőjű járókerekek száma: nincs
Tengelytömítés a motorhoz: kerámia/szén, NBR
Jóváhagyások: CE, EAC, UKCA, SEPRO, Marokkó
Jóváhagyások ivóvízhez: ACS, DM174
Görbe tűrése: ISO 9906:2012 3B
Modell: A
Motorváltozat: T40
Visszafolyó szelep: van
Szivattyú: rozsdamentes acél
Járókerék: rozsdamentes acél
Motor: rozsdamentes acél
Maximális környezeti nyomás: 60 bar
Maximális üzemi nyomás: 60 bar
Legnagyobb megengedett kilépő nyomás: 33,7 bar
Csatlakozó típusa: Rp
Csatlakozóméret: 3 hüvelyk
Motor átmérő: 6 hüvelyk
Legkisebb csőkút átmérő: 145 mm
Szivattyúzott közeg: víz
Folyadékhőmérséklet-tartomány: -15 … 40 °C
Max. közeghőmérséklet 0,15 m/s áramlási sebességnél: 40 °C
Folyadékhőmérséklet működés közben: 20 °C
Sűrűség: 998,2 kg/m³
Motortípus: MS6000
Motor karima kialakítása: Grundfos
Névleges teljesítmény (P2): 26 kW
Szükséges szivattyú teljesítmény (P2): 26 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 x 380-400-415 V
Névleges áram: 58,0-55,5-55,0 A
Indítási áramfelvétel: 480-530-560 %
Teljesítménytényező (cos φ): 0,87-0,85-0,82
Névleges fordulatszám: 2850-2870-2880 ford/perc
Indítási mód: direkt
Védettségi osztály (IEC 34-5): IP68
Szigetelési osztály (IEC 85): F
Beépített motorvédelem: nincs
Hővédelem: külső
Beépített hőmérséklet távadó: igen
Kábelhossz: 5 m
Kábeltípus: lapos
Kábel azonosító: 96164214
Tekercselés: zománcozott
Minimális hatásfok index (MEI) ≥ 0,70
Saját tömeg: 134 kg
Össztömeg: 183 kg
Szállítási térfogat: 0,454 m³
Származási ország: Dánia
Egyedi vámtarifaszám: 84137029
Környezetvédelmi jóváhagyások: WEEE
