Jellemzők

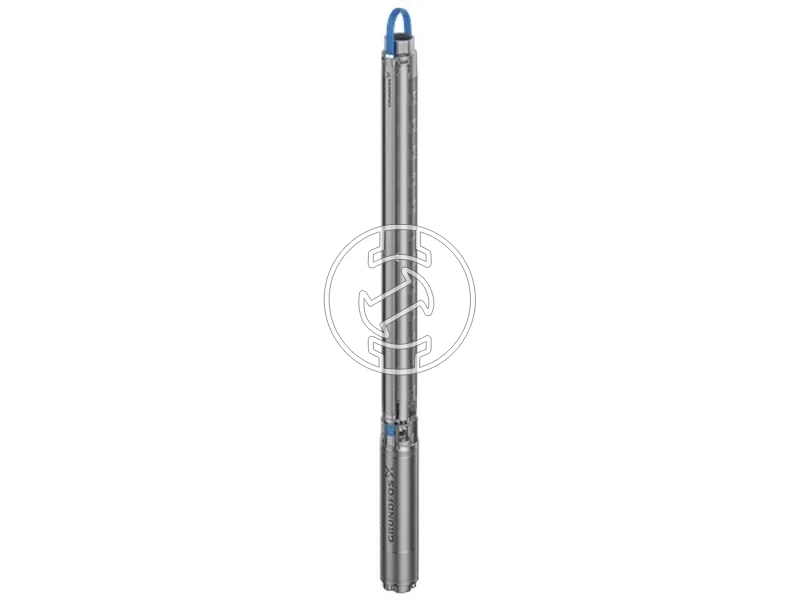

A Grundfos SP merülő kútszivattyúk felszín alatti vizek szivattyúzására valók. Teljes egészében rozsdamentes acél kivitelűek, több anyagminőségben érhetők el, és 4–10 hüvelyk átmérőjű csőkutakban alkalmazhatók, 0,37–250 kW motorteljesítmény-tartományban. Ez a kivitel 32 m³/óra névleges térfogatáramra és 231 m névleges szállítómagasságra optimalizált, 31 fokozattal, beépített visszafolyó szeleppel és kerámia/karbon NBR tengelytömítéssel. A hidraulika és a járókerék rozsdamentes acélból készül, a motor burkolata szintén rozsdamentes acél. A csatlakozás Rp típusú, 3 hüvelyk méretben; a minimális csőkút-átmérő 150 mm, a motor 6 hüvelykes MS6000 típus Grundfos karimával, T40 változatban. Az üzemeltetés víz közeggel történik –15…40 °C folyadékhőmérséklet-tartományban (0,15 m/s áramlásnál max. 40 °C, üzemi érték 20 °C), a teljesítménygörbék alapjául szolgáló fordulatszám 2900 ford/perc, a görbe tűrése ISO 9906:2012 3B. A megengedett maximális környezeti és üzemi nyomás 60 bar, a legnagyobb kilépő nyomás 36 bar. Elektromos oldalon 50 Hz hálózatra, 3 × 380–400–415 V névleges feszültségre, csillag/delta indításra készült, IP68 védettséggel és F szigetelési osztállyal, külső hővédelemmel és beépített hőmérséklet-távadóval. A hatásfok-minimumindex MEI ≥ 0,70. A termék megfelel többek között a CE, EAC, UKCA és SEPRO előírásoknak, ivóvíz-alkalmazásban az ACS és DM174 jóváhagyások érvényesek. A szivattyú 5 m hosszú lapos kábellel kerül kialakításra; saját tömege 138 kg, csomagolt tömege 192 kg, szállítási térfogata 0,496 m³; származási ország Dánia, vámtarifaszám 84137029, környezetvédelmi megfelelőség WEEE.
- 32 m³/óra névleges térfogatáram, 231 m szállítómagasság
- Rozsdamentes acél hidraulika és járókerék, beépített visszafolyó szelep
- Rp 3 hüvelyk csatlakozás, minimális csőkút-átmérő 150 mm
- MS6000, 6 hüvelykes motor, T40 kivitel, Grundfos karima
- IP68 védelem, F szigetelési osztály, csillag/delta indítás
- Folyadékhőmérséklet –15…40 °C, ivóvíz-jóváhagyások: ACS, DM174
- Görbe tűrése: ISO 9906:2012 3B, MEI ≥ 0,70
Szállítási terjedelem
Merülő kútszivattyú
Beépített visszafolyó szelep
5 m lapos tápkábel
Műszaki adatok
Termék megnevezése: SP 32-31
Szivattyú fordulatszám (a szivattyú adatok alapja): 2900 ford/perc
Névleges térfogatáram: 32 m³/óra
Névleges szállítómagasság: 231 m
Fokozatok száma: 31
Csökkentett átmérőjű járókerék: nincs
Tengelytömítés a motorhoz: kerámia/karbon NBR
Jóváhagyások: CE / EAC / UKCA / SEPRO / Marokkó
Ivóvíz-jóváhagyások: ACS / DM174
Görbe tűrése: ISO 9906:2012 3B
Modell: A
Motorváltozat: T40
Visszafolyó szelep: igen
Szivattyúház anyaga: rozsdamentes acél
Járókerék anyaga: rozsdamentes acél
Motor burkolata: rozsdamentes acél
Maximális környezeti nyomás: 60 bar
Maximális üzemi nyomás: 60 bar
Legnagyobb megengedett kilépő nyomás: 36 bar
Csatlakozó típusa: Rp
Csatlakozóméret: 3 hüvelyk
Motorátmérő: 6 hüvelyk
Legkisebb csőkút átmérő: 150 mm
Szivattyúzott közeg: víz
Folyadékhőmérséklet-tartomány: –15…40 °C
Max. közeghőmérséklet 0,15 m/s áramlási sebességnél: 40 °C
Folyadékhőmérséklet üzemben: 20 °C
Folyadéksűrűség: 998,2 kg/m³
Motortípus: MS6000
Motor karima kialakítása: Grundfos
Névleges teljesítmény (P2): 26 kW
Szükséges szivattyú teljesítmény (P2): 26 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 × 380–400–415 V
Névleges áram: 58,0/55,5/55,0 A
Indítási áramfelvétel: 480/530/560 %
Teljesítménytényező (cos φ): 0,87/0,85/0,82
Névleges fordulatszám: 2850/2870/2880 ford/perc
Indítási mód: csillag/delta
Védettségi fokozat (IEC 34-5): IP68
Szigetelési osztály (IEC 85): F
Beépített motorvédelem: nincs
Hővédelem: külső
Beépített hőmérséklet-távadó: igen
Kábelhossz: 5 m
Kábeltípus: lapos
Kábelazonosító: 96164209
Tekercselés: zománcozott
Min. hatásfok index (MEI) ≥: 0,70
Saját tömeg: 138 kg
Össztömeg: 192 kg
Szállítási térfogat: 0,496 m³
Származási ország: Dánia
Vámtarifaszám: 84137029
Környezetvédelmi jóváhagyások: WEEE
