Jellemzők

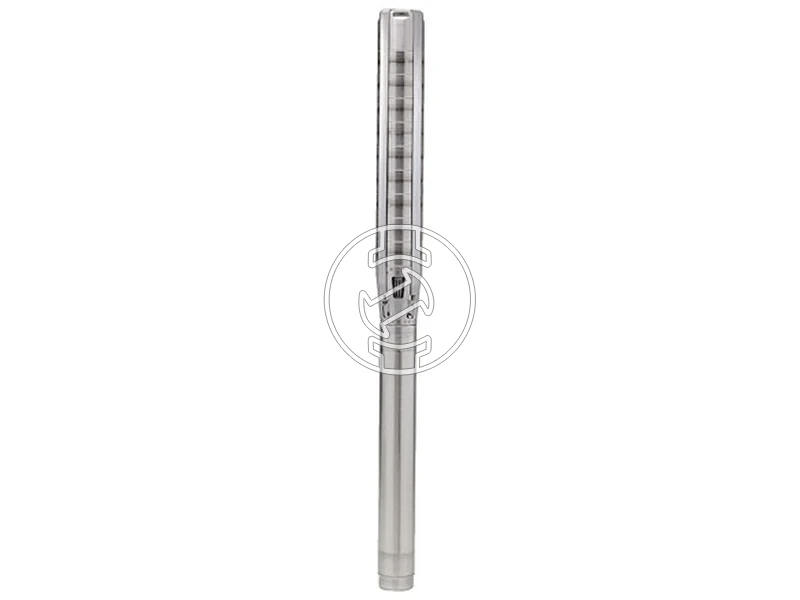

A Grundfos SP merülő kútszivattyúk felszín alatti vizek szivattyúzására valók. A konstrukció teljes egészében rozsdamentes acélból készül, több anyagminőségben, és 4–6 col feletti, valamint 8–10 col átmérőjű csőkutakban alkalmazható, 0,37–250 kW közötti motorokkal. Ez a kivitel 32 m³/h névleges térfogatáramra és 36 m névleges szállítómagasságra optimalizált, 5 fokozatú hidraulikával, 2900 ford/perc alapgörbére hangolva. A szivattyú, a járókerék és a motor háza rozsdamentes acél, a tengelytömítés HM/kerámia. Beépített visszafolyó szeleppel, Rp menetes 3 hüvelykes csatlakozással, 4 hüvelykes motorátmérővel és legalább 140 mm kútátmérőhöz. Ivóvízhez alkalmas (ACS, DM174), a hidraulikai görbe tűrése ISO 9906:2012 3B szerint. A hajtás MS4000 típusú, T40 motorverzió, 50 Hz hálózatra, 3 x 380–400–415 V feszültségen, közvetlen indítással (DOL), IP68 védettséggel és F szigetelési osztállyal. A szükséges P2 teljesítmény 5,5 kW, a cos φ 0,85–0,81–0,76, a névleges fordulatszám 2840–2880 ford/perc tartományban. Külső hővédelemmel, 1,7 m lapos csatlakozókábellel, zománcozott tekercseléssel és MEI ≥ 0,70 hatásfok-indexszel készül. A megengedett folyadékhőmérséklet -15 és +40 °C között, üzemben 20 °C, a sűrűség 998,2 kg/m³. Maximális üzemi és környezeti nyomás 60 bar, a legnagyobb megengedett kilépő nyomás 5,9 bar. Jóváhagyások: CE, EAC, UKCA, SEPRO, MOROCCO; környezetvédelmi megfelelés: WEEE; modell B, Grundfos karimakialakítással.
- 32 m³/h térfogatáram és 36 m szállítómagasság névleges ponton
- 5 fokozatú, teljesen rozsdamentes acél hidraulika
- Beépített visszafolyó szelep azonnali üzemre
- Ivóvíz-jóváhagyások: ACS és DM174
- Rp 3" csatlakozás, min. 140 mm kútátmérő
- MS4000 motor, DOL indítás, IP68 védelem, F szigetelési osztály
- P2 5,5 kW, 3 x 380–400–415 V, 50 Hz hálózat
- ISO 9906:2012 3B görbetűrés, MEI ≥ 0,70 hatásfok-index
Szállítási terjedelem
Merülő kútszivattyú
Beépített MS4000 motor
Beépített visszafolyó szelep
Lapos csatlakozókábel 1,7 m
Műszaki adatok
Szivattyú fordulatszám, amelyen a szivattyú adatok alapulnak: 2900 ford/perc
Névleges térfogatáram: 32 m³/h
Névleges szállítómagasság: 36 m
Fokozatok: 5
Csökkentett átmérőjű járókerekek száma: nincs
Jóváhagyások: CE, EAC, UKCA, SEPRO, MOROCCO
Motor minősítések: CE, EAC, C_UL_US_NSF372MOROCCO, UKCA, SEPRO
Jóváhagyások ivóvízhez: ACS, DM174
Görbe tűrése: ISO 9906:2012 3B
Modell: B
Motor verzió: T40
Visszafolyó szelep: igen
Szivattyú anyaga: rozsdamentes acél
Járókerék anyaga: rozsdamentes acél
Motor: rozsdamentes acél
Tengelytömítés: HM/kerámia
Maximális környezeti nyomás: 60 bar
Maximális üzemi nyomás: 60 bar
Legnagyobb megengedett kilépő nyomás: 5.9 bar
Csatlakozó típusa: Rp
Csatlakozóméret: 3 hüvelyk
Motor átmérő: 4 hüvelyk
Legkisebb csőkút átmérő: 140 mm
Szivattyúzott közeg: víz
Folyadékhőmérséklet tartomány: -15 .. 40 °C
Folyadékhőmérséklet működés közben: 20 °C
Sűrűség: 998.2 kg/m³
Motor típusa: MS4000
Motor karima kialakítása: Grundfos
P2: 5.5 kW
Szükséges szivattyú teljesítmény (P2): 5.5 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 x 380-400-415 V
Névleges áram: 13-13-13.4 A
Indítási áramfelvétel: 470-500-510 %
Teljesítménytényező (cos φ): 0.85-0.81-0.76
Névleges fordulatszám: 2840-2860-2880 ford/perc
Indítási mód: közvetlen indítás (DOL)
Védettségi osztály (IEC 34-5): IP68
Szigetelési osztály (IEC 85): F
Robbanásbiztonsági szabványok: nincs
Hővédelem: külső
Beépített hőmérséklet távadó: nem
Kábelhossz: 1.7 m
Kábeltípus: lapos
Kábel azonosító: 99412615
Tekercselés: zománcozott
Min. hatásfok index, MEI ≥: 0.70
Saját tömeg: 39.9 kg
Össztömeg: 65.6 kg
Szállítási térfogat: 0.2 m³
Származási ország: Dánia
Egyedi vámtarifaszám: 84137029
Környezetvédelmi jóváhagyások: WEEE
