Jellemzők

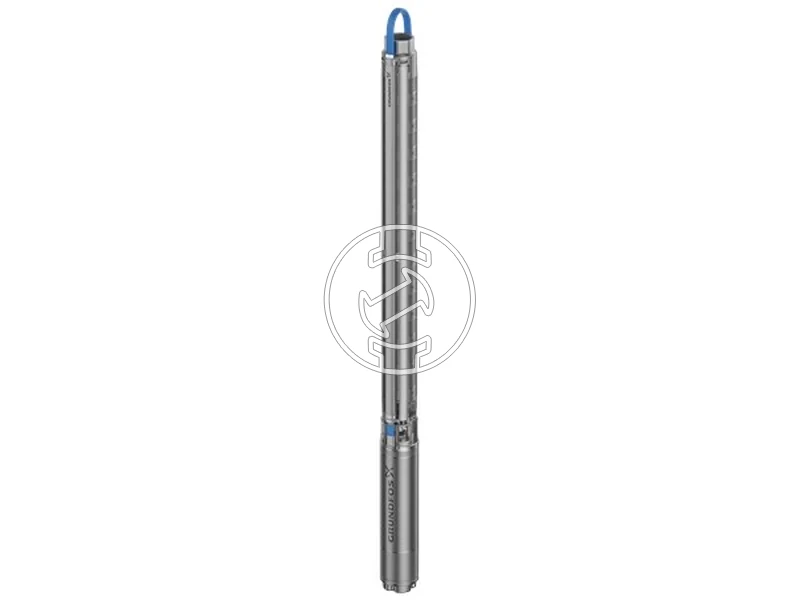

A Grundfos SP merülő kútszivattyúk felszín alatti vizek szivattyúzására valók. A Grundfos SP teljes egészében rozsdamentes acél szivattyú, és három anyagminőségben kapható. A sorozat 4”–6” fölöttig és 8”–10” átmérőjű csőkutakban alkalmazható, 0,37–250 kW motorral. Ez a kivitel víz szállítására készült, 32 m³/h névleges térfogatárammal és 36 m névleges szállítómagassággal, ötfokozatú hidraulikával (csökkentett átmérőjű járókerék nélkül). A szivattyú és a járókerék anyaga rozsdamentes acél, a motorházzal együtt. Beépített visszacsapó szeleppel és CER/CARNBR motor-tengelytömítéssel rendelkezik. A jelleggörbe tűrése ISO 9906:2012 3B, a modell jelölése A, motorváltozat T40. A szerkezeti csatlakozás Rp menetes 3” mérettel, a motor átmérője 6”, a minimális csőkút átmérő 150 mm. Az egység 50 Hz hálózatról üzemel, 3×380–400–415 V feszültségen, csillag/delta indítással; névleges P2 teljesítménye 5,5 kW, névleges fordulatszáma 2870–2890 ford/perc, a szivattyúadatok 2900 ford/perc értéken alapulnak. A védettség IP68, a szigetelési osztály F, beépített motorvédelem nincs, hővédelem külső, beépített hőmérséklet-távadóval. A megengedett közeghőmérséklet-tartomány −15…40 °C (0,15 m/s áramlási sebességnél max. 40 °C), a jellemző közeg sűrűsége 998,2 kg/m³. Maximális üzemi és környezeti nyomás 60 bar, a legnagyobb megengedett kilépő nyomás 5,9 bar. A kábel 5 m hosszú, lapos kivitelű, zománcozott tekercselésű motorral. Ivóvíz-jóváhagyások: ACS, DM174; egyéb jóváhagyások: CE, EAC, UKCA, SEPRO, Marokkó; környezetvédelmi megfelelés: WEEE. Minimális hatékonysági index (MEI) ≥ 0,70.
- 32 m³/h névleges térfogatáram, 36 m névleges szállítómagasság, 5 fokozat
- Rozsdamentes acél hidraulika és motorház, CER/CARNBR tengelytömítés
- Rp 3” csatlakozás, 6” motor, min. kútátmérő 150 mm
- IP68 védelem, F szigetelési osztály, csillag/delta indítás
- Ivóvíz-jóváhagyások (ACS, DM174) és több nemzetközi tanúsítás
- Beépített visszacsapó szelep és 5 m lapos tápkábel
Szállítási terjedelem
Merülő kútszivattyú
Beépített visszacsapó szelep
Beépített hőmérséklet-távadó
5 m lapos tápkábel
Műszaki adatok
Szivattyúadatok alapjául szolgáló fordulatszám: 2900 ford/perc
Névleges térfogatáram: 32 m³/h
Névleges szállítómagasság: 36 m
Fokozatok száma: 5
Csökkentett átmérőjű járókerekek száma: nincs
Tengelytömítés a motorhoz: CER/CARNBR
Jóváhagyások: CE / EAC / UKCA / SEPRO / Marokkó
Jóváhagyások ivóvízhez: ACS / DM174
Görbe tűrése: ISO 9906:2012 3B
Modell: A
Motorváltozat: T40
Visszacsapó szelep: igen
Szivattyú anyaga: rozsdamentes acél
Járókerék anyaga: rozsdamentes acél
Motor ház anyaga: rozsdamentes acél
Maximális környezeti nyomás: 60 bar
Maximális üzemi nyomás: 60 bar
Legnagyobb megengedett kilépő nyomás: 5,9 bar
Csatlakozó típusa: Rp
Csatlakozóméret: 3”
Motor átmérő: 6”
Legkisebb csőkút átmérő: 150 mm
Szivattyúzott közeg: víz
Folyadékhőmérséklet-tartomány: −15…40 °C
Maximális közeghőmérséklet 0,15 m/s áramlási sebességnél: 40 °C
Folyadék-hőmérséklet működés közben: 20 °C
Sűrűség: 998,2 kg/m³
Motortípus: MS6000
Motor karima kialakítása: Grundfos
Névleges teljesítmény (P2): 5,5 kW
Szükséges szivattyú teljesítmény (P2): 5,5 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3×380 / 400 / 415 V
Névleges áram: 13,6 / 13,4 / 13,6 A
Indítási áramfelvétel: 470 / 510 / 520 %
Cos fi – teljesítménytényező: 0,82 / 0,78 / 0,75
Névleges fordulatszám: 2870 / 2880 / 2890 ford/perc
Indítási mód: csillag/delta
Védettségi osztály (IEC 34-5): IP68
Szigetelési osztály (IEC 85): F
Beépített motorvédelem: nincs
Hővédelem: külső
Beépített hőmérséklet-távadó: igen
Kábelhossz: 5 m
Kábeltípus: lapos
Kábelazonosító: 96164209
Tekercselés: zománcozott
Minimális hatékonysági index (MEI) ≥: 0,70
Saját tömeg: 50,2 kg
Össztömeg: 74,5 kg
Szállítási térfogat: 0,179 m³
Származási ország: DK
Egyedi vámtarifaszám: 84137029
Környezetvédelmi jóváhagyások: WEEE
