Jellemzők

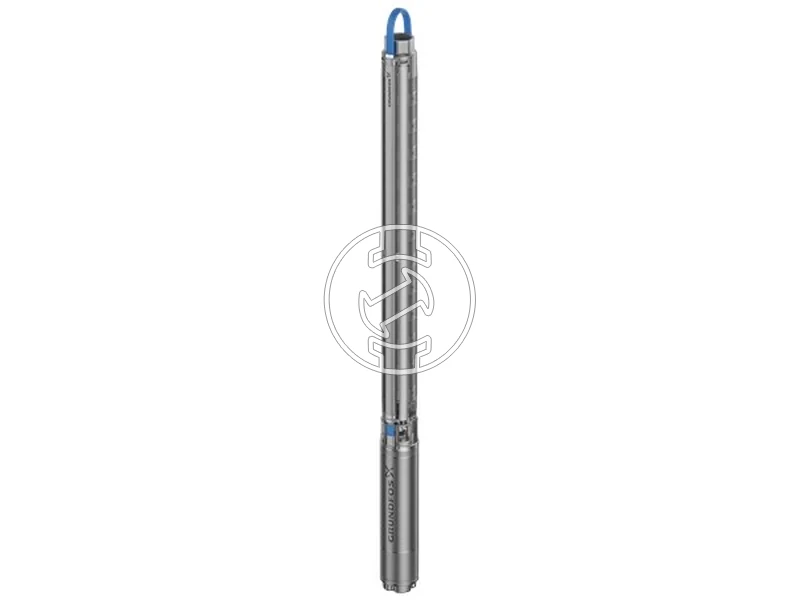

A Grundfos SP merülő kútszivattyúk felszín alatti vizek szivattyúzására valók. A szivattyú teljes egészében rozsdamentes acél kivitelű, több anyagminőségben elérhető, és 4–6 hüvelyk fölött, valamint 8–10 hüvelyk átmérőjű csőkutakban alkalmazható, 0,37–250 kW közötti motorokkal. Ez a kivitel 7 fokozatú hidraulikával készül, csökkentett átmérőjű járókerék nélkül, a hidraulikai adatok 2900 fordulat/perc fordulatszámon érvényesek; a névleges térfogatáram 32 m³/h, a névleges szállítómagasság 51 m. A motor felőli tengelytömítés kerámia/karbon/NBR anyagú, a visszafolyó szelep beépített. A csatlakozás Rp menetű, 3 hüvelyk méretben, a minimális csőkút-átmérő 150 mm. A beépített MS6000, 6 hüvelyk átmérőjű motor P2=7,5 kW névleges teljesítményű, csillag/delta indításra alkalmas, 3×380–400–415 V, 50 Hz hálózatról működik. Védettsége IP68, szigetelési osztálya F, külső hővédelemmel és beépített hőmérséklet-távadóval. A megengedett folyadékhőmérséklet-tartomány −15…40 °C (0,15 m/s áramlási sebességnél max. 40 °C), víz szállítására. A görbetűrés ISO 9906:2012 3B szerint. A maximális környezeti és üzemi nyomás 60 bar, a legnagyobb megengedett kilépő nyomás 8,2 bar. Ivóvízhez alkalmas (ACS, DM174), továbbá több megfelelőségi jóváhagyással rendelkezik (CE, EAC, UKCA, SEPRO), a karimakialakítás gyártói szabványú, a modell A, a motorváltozat T40. A szivattyú 5 m hosszú, lapos csatlakozókábellel készül, a hatékonyságot a MEI ≥ 0,70 jelzi.
- Névleges térfogatáram 32 m³/h, szállítómagasság 51 m
- 7 fokozatú hidraulika, beépített visszafolyó szelep
- Teljes rozsdamentes acél ház és járókerék
- Ivóvíz-jóváhagyások: ACS, DM174
- Jóváhagyások: CE, EAC, UKCA, SEPRO
- Rp 3" csatlakozás, min. csőkút-átmérő 150 mm
- MS6000, 6" motor, P2 7,5 kW, csillag/delta indítás
- IP68 védelem, F szigetelési osztály, külső hővédelem
- Üzemi hőmérséklet-tartomány −15…40 °C
- 5 m lapos csatlakozókábel, beépített hőmérséklet-távadó
Műszaki adatok
Terméknév: SP 32-7
Szivattyú fordulatszám (amelyen a szivattyú adatok alapulnak): 2900 fordulat/perc
Névleges térfogatáram: 32 m³/h
Névleges szállítómagasság: 51 m
Fokozatok: 7
Csökkentett átmérőjű járókerekek száma: nincs
Tengelytömítés a motorhoz: kerámia/karbon/NBR
Jóváhagyások: CE / EAC / UKCA / SEPRO / Marokkó
Jóváhagyások ivóvízhez: ACS / DM174
Görbe tűrése: ISO 9906:2012 3B
Modell: A
Motorváltozat: T40
Visszafolyó szelep: igen
Szivattyúház anyaga: rozsdamentes acél
Járókerék anyaga: rozsdamentes acél
Motor burkolat anyaga: rozsdamentes acél
Maximális környezeti nyomás: 60 bar
Maximális üzemi nyomás: 60 bar
Legnagyobb megengedett kilépő nyomás: 8,2 bar
Csatlakozó típusa: Rp
Csatlakozóméret: 3 hüvelyk
Motorátmérő: 6 hüvelyk
Legkisebb csőkút átmérő: 150 mm
Szivattyúzott közeg: víz
Folyadékhőmérséklet-tartomány: −15…40 °C
Maximális közeghőmérséklet 0,15 m/s áramlási sebességnél: 40 °C
Folyadékhőmérséklet működés közben: 20 °C
Sűrűség: 998,2 kg/m³
Motortípus: MS6000
Motor karimakialakítása: Grundfos
Névleges teljesítmény (P2): 7,5 kW
Szükséges szivattyú teljesítmény (P2): 7,5 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 × 380/400/415 V
Névleges áram: 17,8 / 17,2 / 17,2 A
Indítási áramfelvétel: 460 / 510 / 530 %
Cos fi (teljesítménytényező): 0,84 / 0,82 / 0,79
Névleges fordulatszám: 2850 / 2870 / 2880 fordulat/perc
Indítási mód: csillag/delta
Védettségi osztály (IEC 34-5): IP68
Szigetelési osztály (IEC 85): F
Beépített motorvédelem: nincs
Hővédelem: külső
Beépített hőmérséklet-távadó: igen
Kábelhossz: 5 m
Kábeltípus: lapos
Motorszám:
Kábel azonosító: 96164209
Tekercselés: zománcozott
Minimális hatékonysági index (MEI): ≥ 0,70
Saját tömeg: 57,6 kg
Össztömeg: 83,4 kg
Szállítási térfogat: 0,2 m³
Származási ország: Dánia
Vámtarifaszám: 84137029
Környezetvédelmi jóváhagyások: WEEE
