Jellemzők

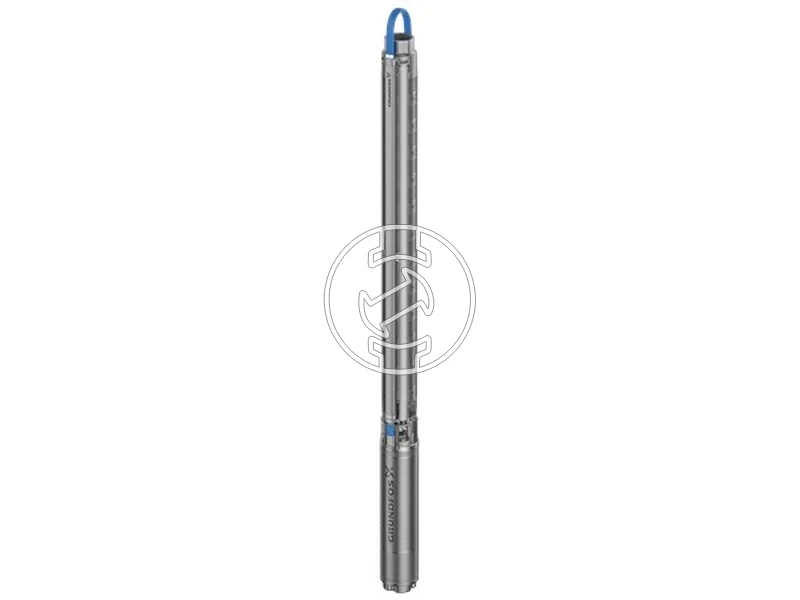

A Grundfos SPE frekvenciaszabályozott búvárszivattyúk sorozata felszín alatti vizekhez. A szivattyúk rozsdamentes acélból készülnek, és 3 anyagminőségben kaphatók (méretek: 6", 8" és 10"). A 6"-os motor (4-45 kW) állandó mágneses típus, nagy energiahatékonysággal, és működéséhez frekvenciahajtásra van szükség. Ez a 6 hüvelykes, állandó mágneses motorral szerelt kivitel frekvenciaváltóval üzemeltetendő, 32 m³/h névleges térfogatáramot és 40 m névleges szállítómagasságot biztosít 5 fokozattal. A hidraulika, a járókerekek és a motorházzal együtt a teljes egység rozsdamentes acél kivitelű; a tengelytömítés SiC/SiC NBR. Beépített visszacsapó szeleppel, IP68 védettséggel, F szigetelési osztállyal és külső hővédelemmel rendelkezik. Ivóvíz-alkalmazásokhoz jóváhagyott (ACS, DM174), a teljesítménygörbe tűrése az ISO 9906:2012 3B szerint. Alkalmazható vízhez −15…60 °C közeg-hőmérséklet tartományban; minimális csőkútátmérő 145 mm; Rp 3 hüvelykes csatlakozás. A meghajtás 50 Hz hálózatra készült (3×350–440 V), a névleges áram 12,6 A; a maximális üzemi frekvencia 100 Hz, a névleges fordulatszám 1650–3000 ford/perc, 4 pólussal és közvetlen indítással. A névleges tengelyteljesítmény 5,5 kW. A megengedett környezeti nyomás 60 bar, a legnagyobb kilépő nyomás 6,1 bar. Lapos, 5 m kábel tartozik hozzá, 1 csatlakozódugóval. Általános megfelelések: CE, EAC, UKCA, SEPRO, Marokkó; környezetvédelmi megfelelés: WEEE.
- 32 m³/h névleges térfogatáram, 40 m névleges szállítómagasság
- 6" állandó mágneses motor, frekvenciaváltóval üzemeltetendő
- Teljes rozsdamentes acél felépítés, SiC/SiC NBR tengelytömítés
- Beépített visszacsapó szelep, IP68 védettség, F szigetelési osztály
- Ivóvíz-jóváhagyások: ACS, DM174; ISO 9906:2012 3B tűrések
- Rp 3" csatlakozás, min. 145 mm kútátmérő
- 50–100 Hz üzemtartomány, 3×350–440 V, 12,6 A
- Max. környezeti nyomás 60 bar; legnagyobb kilépő nyomás 6,1 bar
Szállítási terjedelem
Búvárszivattyú
Beépített visszacsapó szelep
5 m lapos tápkábel
1 db csatlakozódugó
Műszaki adatok
Szivattyú fordulatszám (adatok alapja): 3000 ford/perc
Névleges térfogatáram: 32 m³/h
Névleges szállítómagasság: 40 m
Fokozatok: 5
Csökkentett átmérőjű járókerekek száma: nincs
Tengelytömítés a motorhoz: SiC/SiC NBR
Jóváhagyások: CE / EAC / UKCA / SEPRO / Marokkó
Jóváhagyások ivóvízhez: ACS / DM174
Görbe tűrése: ISO 9906:2012 3B
Modell: A
Motorváltozat: T60
Visszafolyó szelep: igen
Szivattyú anyaga: rozsdamentes acél
Járókerék anyaga: rozsdamentes acél
Motor köpeny anyaga: rozsdamentes acél
Maximális környezeti nyomás: 60 bar
Legnagyobb megengedett kilépő nyomás: 6,1 bar
Csatlakozó típusa: Rp
Csatlakozóméret: 3 hüvelyk
Motor átmérő: 6 hüvelyk
Legkisebb csőkút átmérő: 145 mm
Szivattyúzott közeg: víz
Folyadékhőmérséklet tartomány: −15…60 °C
Max. közeghőmérséklet 0,15 m/s áramlási sebességnél: 60 °C
Folyadék-hőmérséklet működés közben: 20 °C
Sűrűség: 998,2 kg/m³
Motortípus: állandó mágneses (PM)
Motor karima kialakítása: Grundfos
Névleges teljesítmény (P2): 5,5 kW
Szükséges szivattyú teljesítmény (P2): 5,5 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3×350–440 V
Maximális frekvencia: 100 Hz
Névleges áram: 12,6 A
Névleges fordulatszám: 1650–3000 ford/perc
Pólusok száma: 4
Indítási mód: közvetlen indítás
Védettségi osztály (IEC 34-5): IP68
Szigetelés osztály (IEC 85): F
Robbanásbiztonsági szabványok: nincs
Hővédelem: külső
Beépített hőmérséklet távadó: nem
Kábelhossz: 5 m
Kábel típusa: lapos
Csatlakozódugók száma: 1
Tekercselés: zománcozott
Frekvenciafüggő fordulatszám: 3000 ford/perc 100 Hz-en
Frekvenciaváltó: IPM típus szükséges
Minimális hatásossági index (MEI) ≥: 0,70
Össztömeg: 52,6 kg
Szállítási térfogat: 0,031 m³
Származási ország: Dánia
Egyedi vámtarifaszám: 84137029
Javasolt CUE: 99616714
Ajánlott szinuszhullám szűrő: 96754976
Környezetvédelmi jóváhagyások: WEEE
