Jellemzők

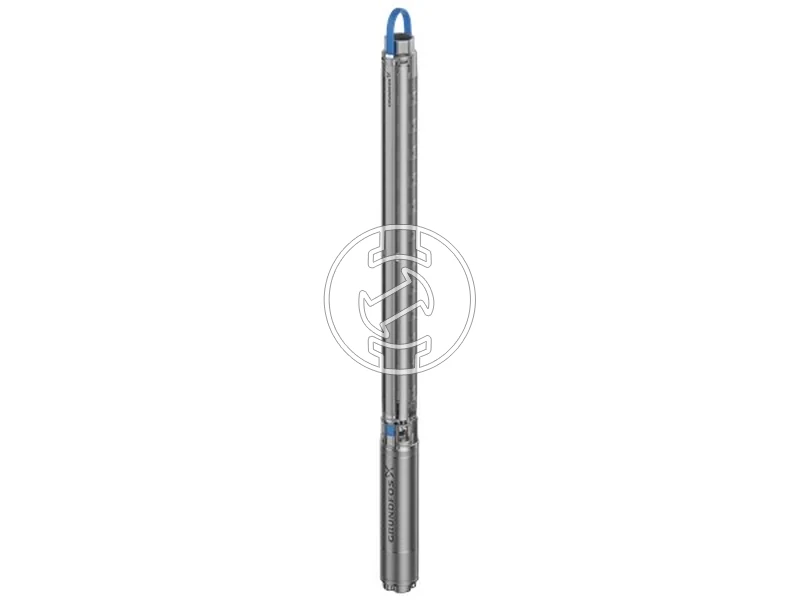

A Grundfos SPE frekvenciaszabályozott búvárszivattyúk sorozata felszín alatti vizekhez, rozsdamentes acél kivitelben, 6", 8" és 10" méretekben érhető el. A 6 colos, állandó mágneses motor nagy energiahatékonyságot biztosít, működéséhez frekvenciahajtás szükséges. Ez a kialakítás 32 m³/h névleges térfogatáramot és 73 m névleges szállítómagasságot nyújt 9 fokozatú hidraulikával. A szivattyúház, a járókerekek és a motorház egyaránt rozsdamentes acélból készülnek, a motor felé SiC/SiC NBR tengelytömítéssel. Beépített visszafolyó szeleppel rendelkezik, Rp menetes, 3 colos csatlakozással, a minimális csőkútátmérő 145 mm. Ivóvízhez alkalmas (ACS, DM174), általános jóváhagyásai: CE, EAC, UKCA, SEPRO, Marokkó; a teljesítménygörbe tűrése ISO 9906:2012 3B szerint. A PM motor 50 Hz hálózaton, 3×350–440 V tartományban, frekvenciaváltóval 100 Hz-ig üzemeltethető; fordulatszáma 1650–3000 ford/perc. A védettség IP68, szigetelési osztály F, a hővédelem külső, beépített hőmérséklet-távadó nincs. A maximális környezeti nyomás 60 bar, a legnagyobb megengedett kilépő nyomás 11 bar. Víz szivattyúzására készült, -15…60 °C folyadékhőmérséklet-tartománnyal (0,15 m/s áramlási sebességnél max. 60 °C), névleges üzemi hőmérséklete 20 °C, a számított sűrűség 998,2 kg/m³. Lapos kivitelű, 5 m hosszú kábellel, zománcozott tekercseléssel készül; a minimális hatásossági index MEI ≥ 0,70. Javasolt tartozék a CUE frekvenciahajtás és a szinuszhullám szűrő. A termék össztömege 76,7 kg, szállítási térfogata 0,097 m³, származási ország Dánia.
- 32 m³/h névleges térfogatáram, 73 m szállítómagasság
- 9 fokozatú hidraulika, rozsdamentes acél ház és járókerekek
- 6 colos, állandó mágneses motor, frekvenciahajtást igényel
- Ivóvíz-jóváhagyások: ACS, DM174; CE, EAC, UKCA, SEPRO
- Rp csatlakozás, 3 col; beépített visszafolyó szelep
- IP68 védelem, F szigetelési osztály, külső hővédelem
- -15…60 °C folyadékhőmérséklet-tartomány
- MEI ≥ 0,70, javasolt CUE és szinuszhullám szűrő
Műszaki adatok
Termékmegnevezés: SPE 32-9
Szívófordulatszám (alap görbe): 3000 ford/perc
Névleges térfogatáram: 32 m³/h
Névleges szállítómagasság: 73 m
Fokozatok száma: 9
Csökkentett átmérőjű járókerekek száma: nincs
Tengelytömítés a motorhoz: SiC/SiC NBR
Jóváhagyások: CE, EAC, UKCA, SEPRO, Marokkó
Jóváhagyások ivóvízhez: ACS, DM174
Görbe tűrése: ISO 9906:2012 3B
Modell: A
Motorváltozat: T60
Visszafolyó szelep: igen
Szivattyúház: rozsdamentes acél
Járókerék: rozsdamentes acél
Motorház: rozsdamentes acél
Maximális környezeti nyomás: 60 bar
Legnagyobb megengedett kilépő nyomás: 11 bar
Csatlakozó típusa: Rp
Csatlakozóméret: 3 col
Motor átmérő: 6 col
Legkisebb csőkút átmérő: 145 mm
Szivattyúzott közeg: víz
Folyadékhőmérséklet-tartomány: -15…60 °C
Maximális közeghőmérséklet 0,15 m/s áramlási sebességnél: 60 °C
Folyadékhőmérséklet működés közben: 20 °C
Folyadéksűrűség: 998,2 kg/m³
Motortípus: állandó mágneses (PM)
Motor karima kialakítása: Grundfos
Névleges teljesítmény (P2): 9,2 kW
Szükséges szivattyú teljesítmény (P2): 9,2 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 × 350–440 V
Maximális frekvencia: 100 Hz
Névleges áram: 21,4 A
Névleges fordulatszám: 1650–3000 ford/perc
Pólusok száma: 4
Indítási mód: közvetlen indítás (DOL)
Védettségi osztály (IEC 34-5): IP68
Szigetelési osztály (IEC 85): F
Robbanásbiztonsági szabványok: nincs
Hővédelem: külső
Beépített hőmérséklet-távadó: nincs
Kábelhossz: 5 m
Kábel típusa: lapos
Csatlakozódugók száma: 1
Tekercselés: zománcozott
Frekvenciafüggő fordulatszám: 3000 ford/perc 100 Hz-en
Frekvenciaváltó: IPM típusú frekvenciaváltó szükséges
Minimális hatásossági index (MEI) ≥ 0,70
Össztömeg: 76,7 kg
Szállítási térfogat: 0,097 m³
Származási ország: Dánia
Vámtarifaszám: 84137029
Javasolt CUE: 99616716
Ajánlott szinuszhullám szűrő: 96754978
Környezetvédelmi jóváhagyások: WEEE
