Melyik fej melyik csavarhoz való?
Van az a szombat délutáni barkácsolás, amikor a terv egyszerű: „csak ezt a két csavart kell még behajtani”.
Aztán az első megcsúszik.
A másodiknál már erősebben nyomod.
A harmadik próbálkozás után pedig a korábban szép kereszt alakú csavarfej leginkább egy apró, fényes kráterre hasonlít.
Ilyenkor könnyű a csavart, a gyártót vagy akár az egész bútort hibáztatni, pedig sokszor egyszerűbb a magyarázat: nem megfelelő profilú vagy méretű szerszám került a csavarba.
A csavarhúzó fej típusok között ugyanis nem csak látványbeli különbség van. Másként kapcsolódnak a csavarhoz, eltérő nyomatékot képesek átvinni, és egy rosszul megválasztott fej nagyon gyorsan károsíthatja a kötőelemet.
Szerencsére nem kell fejből ismerni az összes létező szabványt. Ha felismered az SL, PH, PZ, Torx és HEX kialakításokat, a hétköznapi szerelési feladatok jelentős részénél már tudni fogod, mihez nyúlj.
És ami még fontosabb: mikor ne nyúlj ahhoz az első csavarhúzó szerszámhoz, amelyik „ránézésre talán belefér”.
Csavarhúzó fej típusok gyors felismerése
Mielőtt részletesen végigmennénk az egyes kialakításokon, jöjjön egy gyors vizuális mankó.

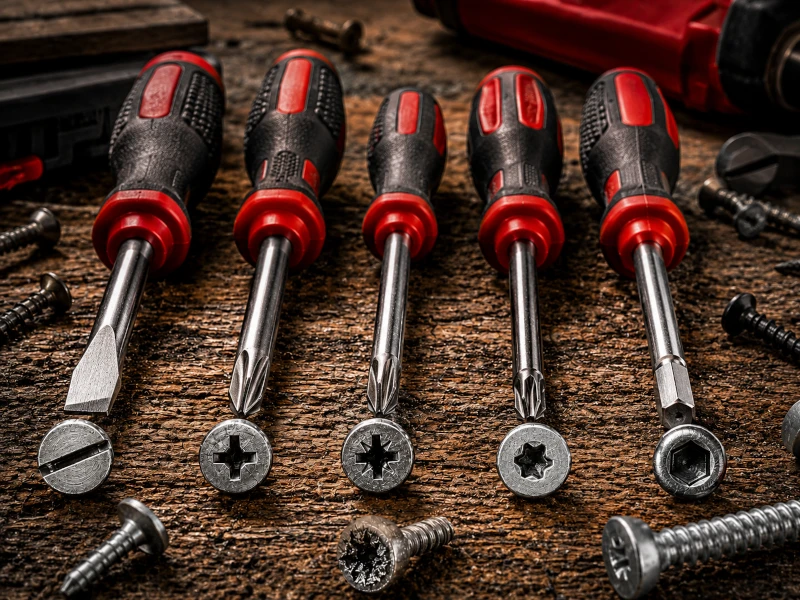

Ha a csavar fejében ezt látod:
- egyetlen egyenes horony: SL, vagyis lapos fej;
- egyszerű kereszt: valószínűleg Phillips, azaz PH;
- kereszt további kisebb, 45°-os jelölésekkel: Pozidriv, azaz PZ;
- hatágú csillag: Torx, T vagy TX;
- belső hatszög: HEX, közismert nevén imbusz;
- hatágú csillag középső tüskével: biztonsági Torx;
- szokatlan furatok vagy speciális hornyok: valamilyen biztonsági vagy speciális profil.
Ez azonban még csak az első lépés.
A megfelelő profil után a megfelelő méretet is meg kell találni.
Egy T20 és egy T25 például első pillantásra meglehetősen hasonló. Ugyanez igaz a PH1 és PH2 vagy a PZ1 és PZ2 méretekre is.
A „majdnem jó” itt nem jó.
Sőt, a csavarozás világában a majdnem jó általában a leggyorsabb út az elnyalt csavarfejhez.
A leggyakoribb csavarhúzó fej típusok
A hétköznapi szerelési munkáknál néhány kialakítással újra és újra találkozhatsz. Nézzük meg, hogyan lehet őket felismerni, és miért fontos a megfelelő fej használata.
Lapos fej – SL
A lapos vagy SL profil talán a legegyszerűbben felismerhető kialakítás: a csavar fejében egyetlen egyenes horony található.
Gyakori jelölések például: SL3; SL4; SL5,5; SL6,5.
Az SL profil régi motoros, és ma is rengeteg helyen előfordul, például villamossági szerelvényeken, régebbi gépeken, bútorokon vagy különféle szerelvényeken.
Egyszerűnek tűnik, mégis könnyű hibázni vele.
Mi történik, ha túl keskeny a penge?
Nem tölti ki megfelelően a hornyot, ezért az erő kis felületre koncentrálódik. A szerszám könnyebben megcsúszik, és elkezdheti deformálni a csavarfejet.
Mi történik, ha túl nagy?
Nem ül bele megfelelő mélységben a horonyba, így ismét rossz lesz az erőátadás.
Lapos profilnál ezért nem csak az számít, hogy a penge „belefér-e”, hanem az is, hogy minél nagyobb felületen, stabilan támaszkodjon a horony falaira.
És igen: a megcsúszó lapos penge meglepően pontosan képes megtalálni a frissen festett felületet vagy az ember másik kezét. Éppen ezért itt különösen fontos a stabil vezetés.
Torx – T vagy TX
A Torx az egyik legkönnyebben felismerhető modern profil. A csavarfejben egy hatágú, lekerekített csillagforma található.
Gyakori méretek:T10;T15;T20;T25;T30;T40.
Torx csavarokkal gyakran találkozhatsz:
- bútorépítésnél;
- facsavaroknál;
- gépszerelésnél;
- járműveknél;
- kerékpároknál;
- különféle műszaki berendezéseknél.
A Torx csavarhúzó nagy előnye, hogy a kialakítása jó erőátadást tesz lehetővé, miközben megfelelő méret használata esetén kisebb a szerszám kicsúszásának veszélye.
Van azonban egy csapda.
Egy kisebb Torx fej néha belefér egy nagyobb csavarba.
Például egy T20-as fej bizonyos esetekben elfordíthat egy T25-ös csavart is.
Ez még nem jelenti azt, hogy jó párost alkotnak.
A túl kicsi fej csak néhány ponton érintkezik, ezért terhelés alatt könnyebben lekerekítheti a csavar belső profilját.
Torxnál tehát mindig a lehető legpontosabban illeszkedő méretet válaszd.
Phillips – PH
A Phillips csavarhúzó, vagyis PH profil klasszikus kereszt alakú kialakítás.
Gyakori méretei: PH0;PH1;PH2;PH3.
A PH2 különösen gyakori az általános szerelési munkák során.
És pontosan itt kezdődik az egyik legismertebb barkácsbaleset – szerencsére többnyire csak a csavar számára.
Mert ami kereszt alakú, az nem feltétlenül Phillips.
Pozidriv – PZ
A Pozidriv csavarhúzó, vagyis PZ első pillantásra nagyon hasonlít a Phillips profilhoz.
A fő különbséget akkor veszed észre, ha közelebbről megnézed a csavart.
A PZ csavarfejen a fő kereszt mellett általában négy további, kisebb jelölés vagy horony látható körülbelül 45°-os szögben.
Gyakori méretek: PZ1;PZ2;PZ3.
A PZ kialakítás nagyobb érintkezési felületet biztosít, ezért jó erőátadásra képes.
De csak akkor, ha PZ fej kerül bele.
PH vagy PZ? A csavarhúzó fej típusok leggyakoribb tévesztése
Ez külön fejezetet érdemel, mert a PH és PZ összekeverése az egyik leggyakoribb oka az elnyalt keresztfejű csavaroknak.
Így különböztesd meg őket:
- PH – Phillips: egyszerű kereszt alakú bemarás.
- PZ – Pozidriv: a fő kereszt mellett további, kisebb 45°-os jelölések láthatók.
Ha PH fej kerül PZ csavarba – vagy fordítva –, a szerszám nem illeszkedik megfelelően. Könnyebben megcsúszik, sérülhet a csavarfej, és a szerszám is gyorsabban kopik.
Keresztfejű csavarnál tehát ne csak azt nézd, hogy kereszt alakú-e, hanem azt is, milyen kereszt.
Imbusz és speciális csavarhúzó fej típusok
A HEX profil belső hatszög kialakítású, itthon leginkább imbuszként ismerjük. Gyakori méretei például a 2, 3, 4, 5, 6 és 8 mm.
Fontos, hogy a szerszám pontosan és teljes mélységben illeszkedjen a csavarfejbe. Túl kis méretnél a hatszög sarkai könnyen lekerekedhetnek, és máris kész a nehezen kiszedhető csavar.
Arra is figyelj, hogy léteznek metrikus és colos HEX méretek – attól, hogy egy méret majdnem passzol, még nem lesz megfelelő.
Biztonsági Torx
A Security Torx a hagyományos Torx biztonsági változata: a csavar közepén egy kis tüske található, ezért csak középen furatos Torx fejjel használható.
Gyakran találkozhatsz vele elektromos készülékeken, járműveken és ipari berendezéseken, ahol cél a szétszerelés megnehezítése.
Egyéb biztonsági profilok
A Security Torx mellett léteznek más speciális kialakítások is, például:
- kétfuratos profil;
- Tri-Wing;
- háromszög alakú fej;
- egyéb biztonsági hornyok.
Ezekhez speciális szerszám szükséges. Fontos: attól, hogy hozzáférsz a megfelelő fejhez, egy elektromos vagy biztonságkritikus berendezés házilagos megbontása még nem feltétlenül biztonságos.
Hogyan válaszd ki a megfelelő csavarhúzó fejet?
A megfelelő profil után a pontos méret kiválasztása a legfontosabb.
1. Stabilan illeszkedjen
A fej teljesen üljön bele a csavarba, ne lötyögjön és ne billegjen. Ha érezhető holtjátéka van, valószínűleg rossz méretet választottál.
2. Ne elégedj meg azzal, hogy „belefér”
Különösen Torx és HEX profiloknál fordul elő, hogy egy kisebb fej is belemegy a csavarba. Ettől még nem megfelelő: kisebb felületen érintkezik, ezért könnyebben megsértheti a csavarfejet.
Ha rendszeresen többféle kötőelemmel dolgozol, praktikus lehet egy professzionális csavarhúzó készlet többféle fejprofillal, mert így kisebb az esélye annak, hogy szükségmegoldásként egy „majdnem megfelelő” mérettel állsz neki a munkának.
Így kerülheted el az elnyalt csavarfejet
Az elnyalt csavarfej legtöbbször rossz méret, ferdén tartott szerszám vagy túl nagy erő eredménye.
A megelőzéshez néhány egyszerű szabály elég:
- Tisztítsd ki a csavar fejét: a rozsda, festék vagy szennyeződés akadályozhatja a pontos illeszkedést.
- Tartsd egyenesen a szerszámot: így kisebb az esély a megcsúszásra és a profil sérülésére.
- Használj megfelelő nyomást: főleg PH és PZ profilnál fontos, hogy a fej stabilan a helyén maradjon.
- Ha megcsúszik, állj meg: ellenőrizd a profilt, a méretet és a szerszám állapotát, mielőtt nagyobb erővel próbálkozol.
- Gépi csavarozásnál figyelj a nyomatékra: túl nagy erővel pillanatok alatt megsérülhet a csavarfej, ütvecsavarozóhoz pedig megfelelő bitet használj.
A megfelelő fej kiválasztása gyorsabb, mint egy elnyalt csavar kiszedése
A csavarhúzó fej típusok felismerése nem csak szakembereknek hasznos tudás.
Egy polc összeszerelésénél, kerékpár javításánál, bútorépítésnél vagy egyszerű otthoni szerelésnél ugyanúgy rengeteg bosszúságtól kímélhet meg.
A lényeg három lépésben összefoglalható:
- Azonosítsd a profilt.
- Válaszd ki a pontos méretet.
- Csak akkor kezdj el nagyobb erőt kifejteni, ha a szerszám stabilan illeszkedik.
Ez nagyjából néhány másodperc plusz munka.
Egy teljesen elnyalt, beszorult csavar eltávolítása ezzel szemben könnyen elviheti a következő fél órát.
És ha a barkácsolás szombat délután kezdődött, jó eséllyel a vasárnap délelőttből is kér majd egy kisebb darabot.
