Hogyan lesz egy fénypontból milliméterpontos eredmény?

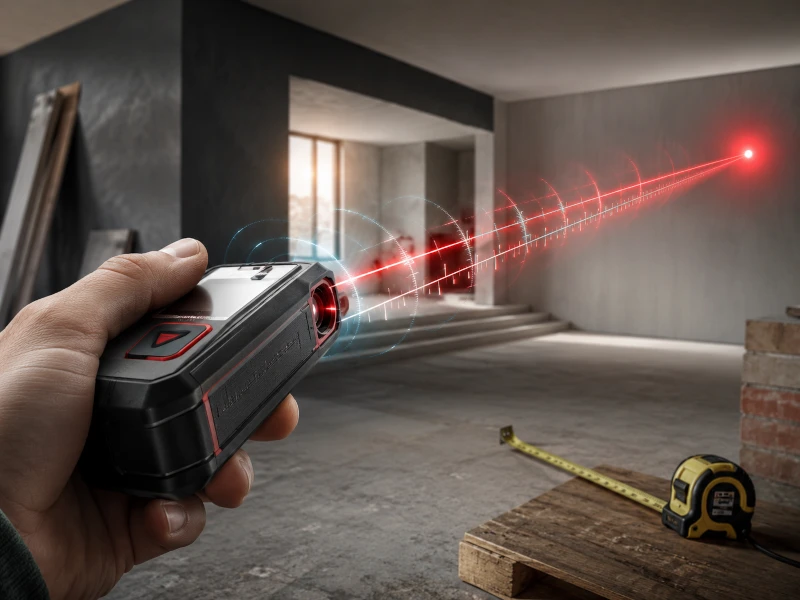

A mérőszalag remek találmány – egészen addig, amíg egyedül próbálsz vele lemérni egy négyméteres szobát. Behajlik, lecsúszik a falról, beleakad a bútorba, majd a végén még azt is elfelejted, hogy 3,84 vagy 3,48 métert láttál. A lézeres távolságmérő működése ennél jóval elegánsabb: az eszköz fényt küld a célfelületre, érzékeli a visszatérő jelet, majd villámgyors számításokkal meghatározza a távolságot.
Kívülről mindez csak egy piros pont és egy szám. Belül optika, elektronika, időmérés és jelfeldolgozás dolgozik össze.
A két legfontosabb mérési elv
A műszer információt küld ki egy lézersugárral, majd megvizsgálja, hogyan tér vissza. A távolság meghatározására két alapvető módszer terjedt el: a ToF elv, vagyis a repülési idő mérése, valamint a fáziseltolódás vizsgálata.
ToF elv: oda-vissza verseny a fénysebességgel
A Time of Flight, röviden ToF módszernél a készülék kibocsát egy rövid lézerimpulzust. Ez eléri a célfelületet, visszaverődik, majd visszaér az érzékelőhöz. A műszer megméri az indulás és a visszaérkezés között eltelt időt.
A számítás alapja:
távolság = fénysebesség × repülési idő / 2
A kettővel azért kell osztani, mert a fény oda és vissza is megteszi az utat. A vákuumbeli fénysebesség pontosan 299 792 458 méter másodpercenként, levegőben pedig ennél kissé alacsonyabb.
Itt kezdődik a mérnöki mutatvány. Egy milliméteres távolságkülönbség oda-vissza körülbelül 6,7 pikoszekundumos időeltérést jelent. A pikoszekundum a másodperc billiomod része. A belső időmérőnek tehát úgy kell viselkednie, mint egy szuperstoppernek, amely egy puskagolyót is lustán cammogó csigának lát.
A közvetlen ToF mérés különösen előnyös nagyobb távolságoknál, ezért hosszú hatótávú műszerekben és lézerszkennerekben gyakori.
Fáziseltolódás: nem az időt, hanem a jel késését figyeli
Sok kézi lézeres távolságmérő fáziseltolódásos elven dolgozik. Ilyenkor a készülék szabályosan modulált fényjelet küld ki: a lézer intenzitását nagyon gyors ritmusban változtatja.
A visszaverődő jel ugyanabban a ritmusban érkezik vissza, de kissé eltolódva. Minél hosszabb utat tesz meg, annál nagyobb lesz a fáziskülönbség a kibocsátott és a visszaérkező jel között. A műszer ezt egy belső referenciajellel hasonlítja össze, majd ebből számítja ki a távolságot.
Képzelj el két egyformán járó körhintát. Az egyik azonnal elindul, a másik egy pillanattal később. Ha látod, mennyire fordultak el egymáshoz képest, következtethetsz a késésre. A fáziseltolódásos mérés ugyanezt teszi – csak körhinták helyett nagy frekvenciájú fényjelekkel.
Egyetlen frekvenciánál a hullám ismétlődése miatt több távolság is adhatna hasonló fázishelyzetet. A korszerű műszerek ezért több modulációs frekvenciát, belső referenciautat és összetett jelfeldolgozást használhatnak. Így egyszerre biztosítható a megfelelő mérési tartomány és a nagy mérési pontosság.
Lézeres távolságmérő működése a gombnyomástól a kijelzőig
Egy mérés kevesebb idő alatt elkészül, mint amennyi alatt kimondod, hogy „hol van már megint a colstok?”. A háttérben azonban több lépés történik.
1. A készülék ellenőrzi a referenciapontot
A vezérlőelektronika megvizsgálja, honnan kell számolni a távolságot: a készülék elejétől, hátuljától, kihajtható végdarabjától vagy az állványmenettől. A választott pont nélkül a helyes optikai mérésből is rossz végeredmény születhet.
2. A lézerdióda kibocsátja a mérőjelet
A félvezető lézerdióda létrehozza a keskeny, jól irányítható lézersugarat. A látható piros pont elsősorban a célzást segíti; a távolságról a jel időbeli vagy fázisbeli tulajdonságai árulkodnak.
3. Az optika célba juttatja a sugarat
Lencsék és optikai elemek alakítják a nyalábot. A sugár átmérője a távolsággal növekszik, ezért messzebb már nem matematikai pontra, hanem egy kisebb foltra mérsz. Fontos, hogy ez a folt teljes egészében a kívánt felületen maradjon.
4. A felület visszaveri a fény egy részét
A matt fal sok irányba szórja a fényt, amelynek egy kis része visszajut a műszerbe. A készüléknek ebből a gyenge visszatérő jelből kell dolgoznia.
5. A vevőegység feldolgozza a jelet
A fogadóoptika összegyűjti a fényt, a fotodióda pedig elektromos jellé alakítja. Szűrők, erősítők és algoritmusok választják el a hasznos jelet a napsütéstől, a mesterséges világítástól és az elektronikus zajtól.
6. A processzor kiszámítja a távolságot
A készülék a repülési időből vagy a fáziseltolódásból meghatározza az optikai úthosszt. Ezután figyelembe veszi a referenciapontot, a gyári kalibrációt és – modelltől függően – más korrekciókat. Több minta átlagolása stabilabb eredményt adhat.
7. Megjelenik az eredmény
A kijelzőn megjelenik a távolság, gyakran milliméteres felbontással. A fejlettebb modellek területet, térfogatot vagy közvetett magasságot is számolnak. A sok tizedesjegy azonban önmagában nem jelent ugyanekkora pontosságot: mindig a gyártó által megadott mérési bizonytalanság az irányadó.
Mi zavarhatja meg a lézeres távolságmérő működését?
A fizika remekül működik, a valóság viszont szeret kavicsot dobni a fogaskerekek közé. A mérési pontosságot erős háttérfény, füst, köd, rezgés, valamint a célfelület mérete és fényvisszaverő képessége is befolyásolhatja.
Erős napsütés
Kültéren a napfény háttérzajt okoz, miközben a piros lézerpont is nehezebben látható.
Mit tehetsz?
- Árnyékold le a célfelületet.
- Használj lézeres céltáblát.
- Nagyobb távolságnál válassz kamerás vagy digitális keresővel felszerelt modellt.
- A kényes méréseket lehetőleg ne a legerősebb déli napsütésben végezd.
Fényes, tükröző vagy átlátszó felület
A tükör, a polírozott fém és az üveg nem feltétlenül küldi vissza a sugarat a készülék felé. Az üveg részben átengedi, részben több felületről veri vissza a fényt, ezért az eredmény bizonytalanná válhat.
Helyezz a mérési pontra matt céltáblát vagy festőszalagot. Érzékeny felületre persze ne ragassz bármit csak azért, mert a mérőszalag épp szabadságon van.
Sötét vagy fényelnyelő anyag
A fekete, érdes felület kevés fényt ver vissza. Rövid távon ez gyakran nem gond, nagyobb távolságnál viszont lassabb vagy sikertelen méréshez vezethet. Világos céltábla és stabil megtámasztás sokat segíthet.
Por, köd, füst és eső
A levegőben lebegő részecskék szétszórják a lézersugarat. A készülék ilyenkor a célpont mellett a köztes térből is kaphat visszaverődéseket – mintha valaki apró tükröket dobálna a fény útjába.
Sűrű porban, ködben vagy esőben várj kedvezőbb körülményekre, és a kritikus értéket ellenőrizd más módszerrel is.
Rossz célzás és ferde mérés
A műszer a lézersugár tényleges útját méri. Ha ferdén célzol a falra, a ferde szakasz hosszabb lesz, mint a falra merőleges távolság. Stabil kéztartás, állvány vagy biztos megtámasztás javítja az ismételhetőséget.
Ellenőrizd a referenciapontot is. Ha a készülék hátulját a falhoz támasztod, de elölről mérő mód maradt bekapcsolva, a műszer hibátlanul számolja ki a rosszul megadott feladatot. A gép nem gondolatolvasó – egyelőre.
Így válik a fénypontból használható mérési eredmény
A lézeres távolságmérő működése azon alapul, hogy a készülék fényjelet küld a célfelületre, érzékeli annak visszatérését, majd a repülési idő vagy a fáziseltolódás alapján kiszámítja a távolságot. A piros pont mögött gyors időmérés, érzékeny optika és komoly digitális jelfeldolgozás dolgozik.
A jó eredményhez azonban te is kellesz: válassz megfelelő célfelületet, ellenőrizd a referenciát, kerüld az erős napfényt, és kényes feladatnál ismételd meg a mérést. Így a lézeres távolságmérő valóban a felújítás szuperhőse lesz – köpeny nélkül, de milliméterekkel felfegyverkezve.
