Így készíthetsz pontos derékszögű és 45 fokos vágásokat
A zártszelvény vágása elsőre egyszerű feladatnak tűnhet: megjelöljük a kívánt méretet, elvágjuk az anyagot, és kész. A gyakorlatban azonban már néhány milliméteres eltérés is elég ahhoz, hogy egy hegesztett keret ne legyen derékszögű, egy láb billegjen, vagy két 45 fokban levágott elem között zavaró rés maradjon.
A pontos munka ezért nem csak a vágógépen múlik. Legalább ilyen fontos a precíz mérés, a megfelelő jelölés, a munkadarab stabil rögzítése vagy satuzása, valamint az adott feladathoz illő szerszám és vágótárcsa kiválasztása.
Az alábbi útmutatóban végigvesszük, hogyan lehet zártszelvényt egyenesen és 45 fokban elvágni, milyen gépekkel érdemes dolgozni, és mely apróságokon múlik igazán a pontos végeredmény.

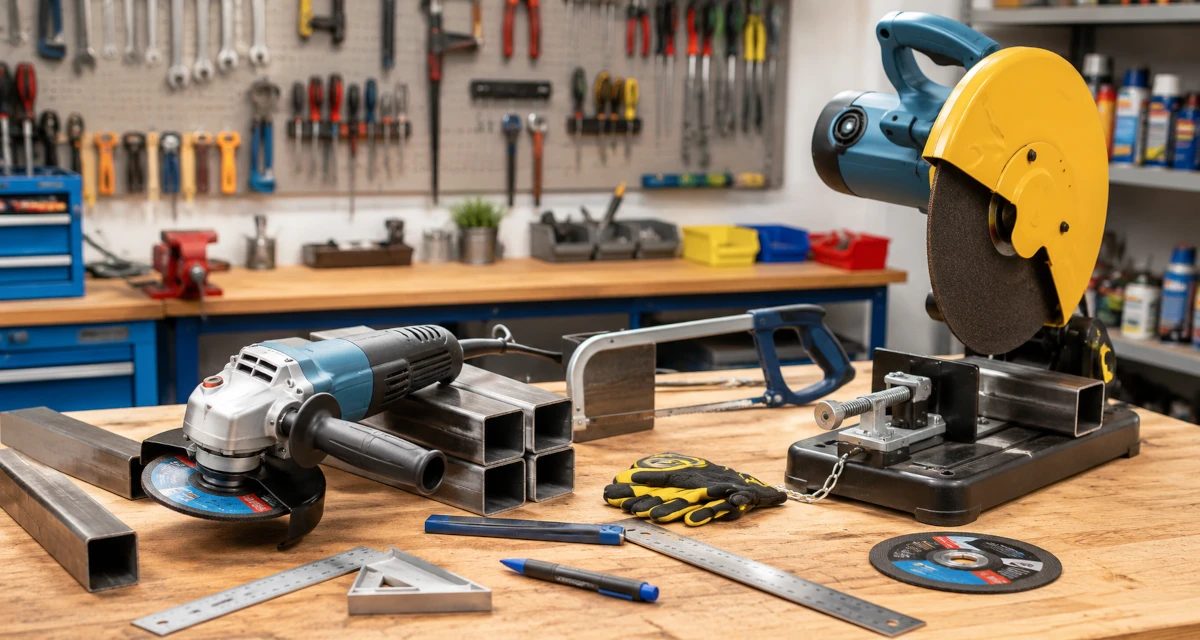

Milyen szerszámokra lesz szükség?
Otthoni és kisebb műhelymunkákhoz többféle szerszám használható. A választást elsősorban az anyag mérete, falvastagsága, a szükséges pontosság és az elvégzendő vágások száma határozza meg.
Sarokcsiszoló
A sarokcsiszoló az egyik legegyszerűbb eszköz zártszelvény méretre vágásához. Egy vékony, fémhez való vágótárcsával kisebb és közepes méretű acélprofilok gyorsan és pontosan darabolhatók.
A szép vágási élhez fontos a munkadarab stabil rögzítése és a gép biztos vezetése. Érdemes a jelölés mentén fokozatosan haladni, és nem túl nagy erővel nyomni a tárcsát az anyagba.
Rendszeres fémvágásnál a kényelmes fogás, a megfelelő teljesítmény és a jól kezelhető gépméret is sokat számít.
Fémfűrész és darabológép
Egy kézi fémfűrész kisebb munkákhoz továbbra is használható, különösen vékony falú profilok esetében. Lassabb, viszont kevésbé agresszív megoldás, és megfelelő vezetéssel pontos eredmény érhető el vele.
Ha sok azonos méretű darabot kell levágni, egy fémipari daraboló- vagy gérvágó gép jelentősen gyorsíthatja a munkát. A stabil gépasztal és a beállítható szög különösen előnyös sorozatvágásnál.

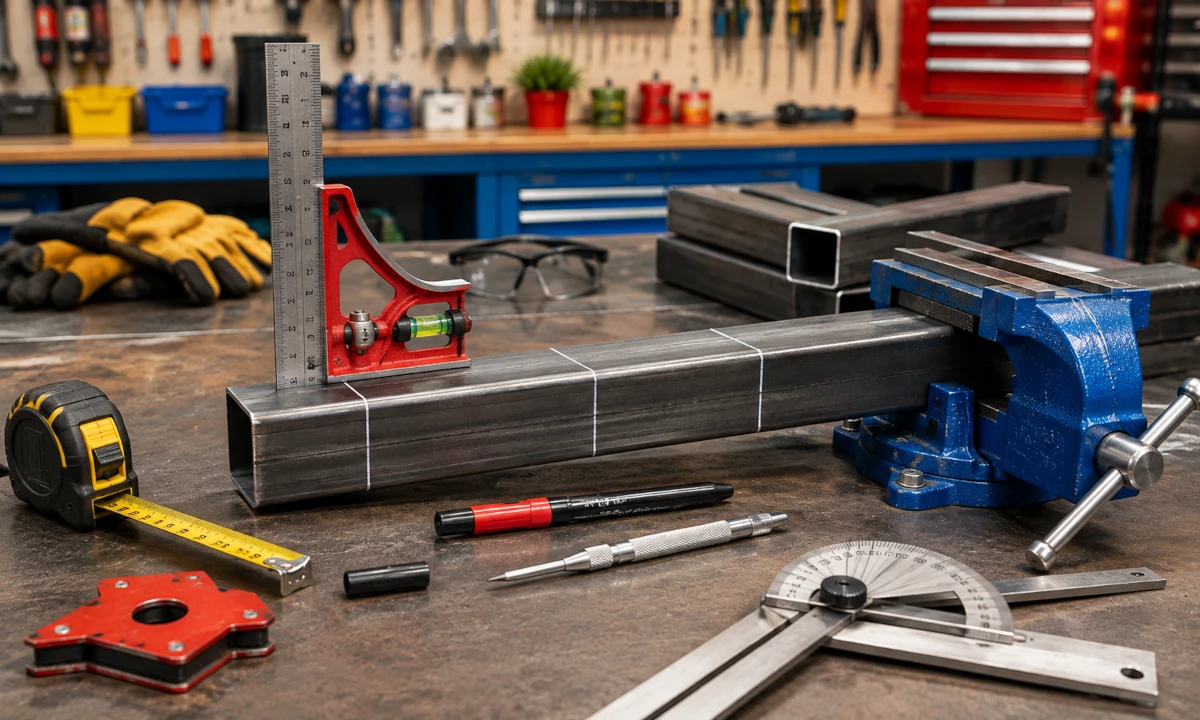

Zártszelvény vágása előtt: mérés és pontos jelölés
A legtöbb pontatlanság valójában nem a vágás során, hanem már a mérésnél keletkezik.
Első lépésként határozzuk meg pontosan a kívánt méretet, majd vékony alkoholos filccel, karctűvel vagy más jól látható eszközzel készítsük el a jelölést.
Egyenes vágásnál érdemes derékszög vonalzó segítségével nemcsak a profil egyik oldalán meghúzni a vonalat, hanem körbejelölni az egész zártszelvényt. Így vágás közben mindig látható marad, merre kell vezetni a tárcsát.
A munkadarabot ezután stabilan rögzíteni kell. A jó satuzás azért fontos, mert még egy kisebb elmozdulás is ferdévé teheti a vágást.
Praktikus szabály: inkább kétszer mérjünk és egyszer vágjunk. A levágott anyagot ugyanis már nehezebb visszanöveszteni.
Derékszög vágása pontosan
A derékszög vágása alapvető művelet például keretek, asztallábak, polcrendszerek vagy különféle tartószerkezetek készítésekor.
A legfontosabb, hogy a vágási vonal valóban 90 fokos legyen a profil hosszanti tengelyéhez képest.
Így készül az egyenes vágás
A kimért pontnál helyezzünk derékszög vonalzót a profilra, majd jelöljük meg mind a négy oldalát.
Sarokcsiszoló használatakor nem feltétlenül érdemes egyetlen mozdulattal átvágni az egész keresztmetszetet. Pontosabb eredményt adhat, ha először sekély vezetővágást készítünk a jelölés mentén.
Ezután fokozatosan haladjunk végig a profil oldalain.
A módszer előnye, hogy a vágótárcsa kevésbé hajlamos elindulni oldalirányba, különösen nagyobb keresztmetszetű zártszelvénynél.
Vágás után derékszög vonalzóval gyorsan ellenőrizhető az eredmény.

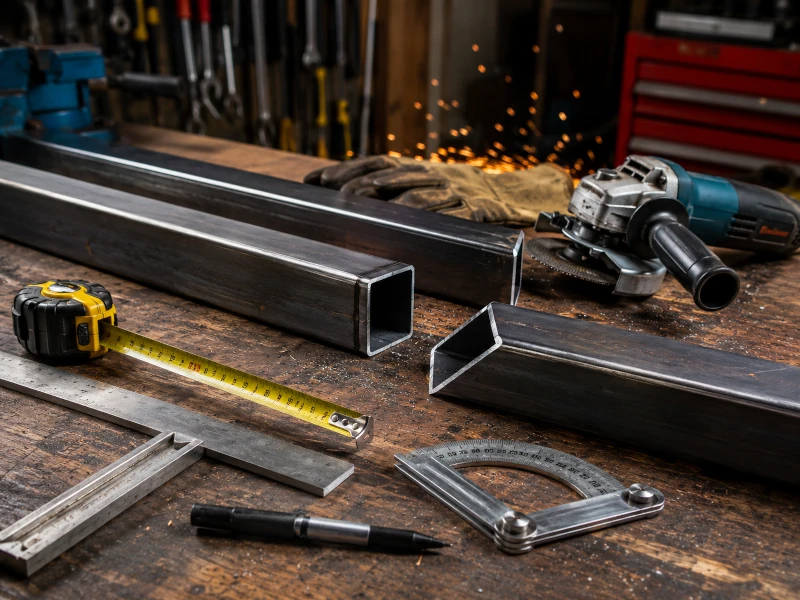

Zártszelvény 45 fokos vágása: így lesz pontos a gérvágás
A zártszelvény 45 fokos vágása leggyakrabban keretek és sarkok kialakításánál kerül elő. Két megfelelően elkészített 45 fokos vágás összeillesztve szép, zárt 90 fokos sarkot alkot.
Itt azonban a kisebb pontatlanságok is sokkal látványosabbak.
A 45 fokos jelölés elkészítése
Használhatunk állítható szögmérőt, kombinált derékszöget vagy erre alkalmas sablont. A cél, hogy a 45 fokos vonal pontosan kerüljön át a profil megfelelő oldalaira.
A gérvágás során érdemes figyelembe venni a vágótárcsa vastagságát is. Ha pontos méretre dolgozunk, ne a jelölés közepén vezessük a korongot, hanem az eltávolítandó anyag oldalán.
Ellenőrzés még hegesztés előtt
A két levágott elemet helyezzük egymás mellé egy sík felületen. Derékszög vagy szögmérő segítségével ellenőrizzük, hogy valóban kialakul-e a kívánt 90 fokos sarok.
Ha csak kis eltérés van, azt gyakran csiszolással lehet korrigálni. Jelentősebb pontatlanság esetén viszont jobb újravágni az elemet, mint hegesztés közben megpróbálni eltüntetni a hibát.
Vágás után sorjátlanítás és élkezelés
Frissen vágott acélprofilnál szinte mindig maradnak éles peremek és kisebb sorják. Ezek nemcsak kellemetlenek, hanem a későbbi illesztést vagy hegesztést is zavarhatják.
A sorjátlanítás történhet:
- lamellás csiszolótárcsával,
- finom csiszolókoronggal,
- reszelővel,
- kézi sorjátlanító szerszámmal.
Hegesztés előtt különösen érdemes megtisztítani a csatlakozó felületeket. Az egyenletes, sorjamentes él pontosabban illeszthető és könnyebben rögzíthető.
Arra viszont ügyeljünk, hogy ne csiszoljunk le túl sok anyagot. Egy szépen levágott 45 fokos sarok könnyen 44 fokossá válhat, ha túl lelkesek vagyunk a csiszolóval.
Zártszelvény vágása biztonságosan
Fémvágás közben szikra, forró fémszemcse és éles sorja keletkezik, ezért a megfelelő védőfelszerelés nem opcionális.
Ajánlott:
- védőszemüveg vagy arcvédő,
- megfelelő munkakesztyű,
- hallásvédelem,
- zárt munkaruházat,
- stabil munkacipő.
A munkaterület közeléből távolítsuk el a könnyen gyulladó anyagokat. Sarokcsiszolón mindig legyen megfelelő védőburkolat, és csak sérülésmentes, fémhez készült vágótárcsát használjunk.
A levágott zártszelvény végét ne érintsük meg azonnal: a vágás környezetében az acél meglepően gyorsan felmelegedhet.

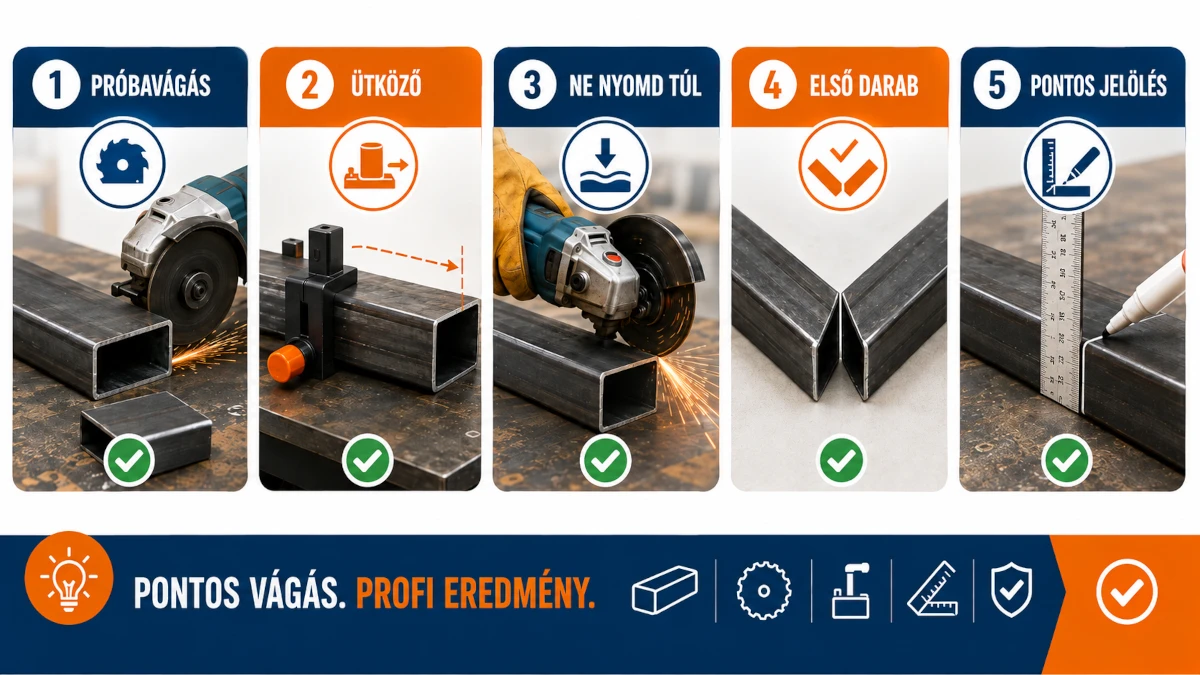

Profi tippek a pontosabb zártszelvény vágásához
Ha szép és ismételhető eredményt szeretnénk, néhány egyszerű műhelyfogás sokat segíthet.
Készítsünk próbavágást. Új gép, új tárcsa vagy különösen fontos munkadarab előtt egy leeső darabon érdemes ellenőrizni a beállítást.
Használjunk ütközőt sorozatvágásnál. Ha több azonos hosszúságú elemet készítünk, egy stabil végütköző pontosabb és gyorsabb lehet, mint minden darab külön mérése.
Ne erőltessük a vágótárcsát. A megfelelő fordulatszámon dolgozó korong saját maga végzi a vágást. A túl nagy nyomás pontatlanságot, túlmelegedést és gyorsabb kopást okozhat.
Mindig ellenőrizzük az első darabot. Különösen 45 fokos vágásnál érdemes az első két elemet összeilleszteni, mielőtt az egész sorozatot elkészítjük.
A pontosság már a vágás előtt kezdődik
A zártszelvény vágása megfelelő előkészítéssel otthoni körülmények között is pontosan elvégezhető. A jó eredmény alapja a precíz mérés, a körbefuttatott jelölés, a stabil rögzítés és a megfelelő vágóeszköz.
Egyenes vágásnál a derékszög pontos megtartása, gérvágásnál pedig a 45 fokos jelölés és az illesztés ellenőrzése a legfontosabb. A munka pedig csak a sorjátlanítás és az élek ellenőrzése után tekinthető igazán késznek.
Nem feltétlenül a legerősebb gép adja a legszebb eredményt. Sokkal többet számít, ha a munkadarab nem mozog, a jelölés pontos, a vágótárcsa megfelelő, és nem próbáljuk néhány másodperccel gyorsabban befejezni a munkát.
