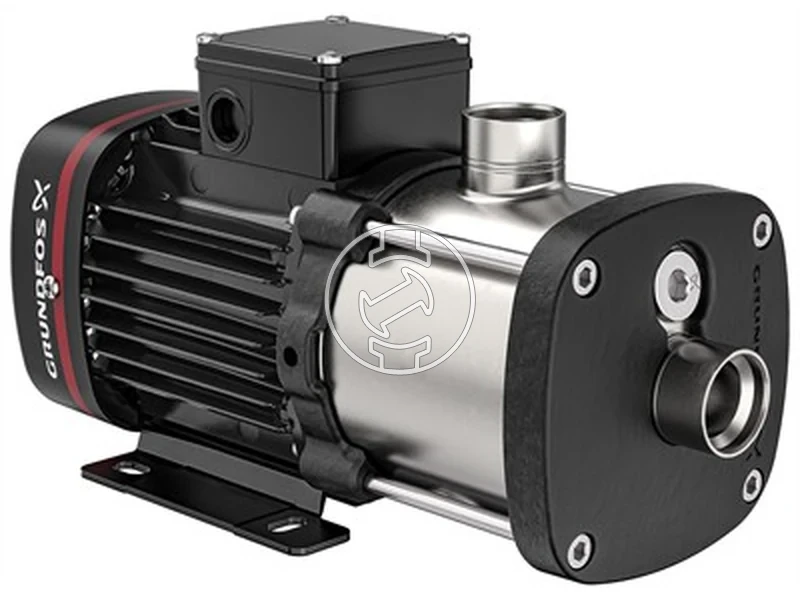

CM10-7 A-R-I-E-AQQE F-A-A-N

Jellemzők

Kompakt, megbízható, vízszintes tengelyű, többfokozatú centrifugálszivattyú tiszta víz és koptatóanyag-mentes közegek szállítására, nyomásfokozásra és ipari technológiai rendszerek ellátására. Axiális szívó- és radiális nyomócsonkkal rendelkezik, robusztus talpas kivitelben a rezgésmentes, stabil rögzítéshez. A folyadékkal érintkező alkatrészek, köztük a szivattyúház és a járókerekek korrózióálló rozsdamentes acélból (AISI 304) készülnek. A tehermentesítés nélküli, O-gyűrűs AQQE mechanikus tengelytömítés és az EPDM gumielemek kiváló ellenállást és megbízható tömítettséget biztosítanak -20 és 90 °C közötti folyadékhőmérsékleten. A szivattyút ventilátorhűtésű, háromfázisú, prémium energiahatékonyságú IE3 aszinkronmotor hajtja meg, amely a beépített PTC termisztoros motorvédelemmel kiegészítve biztonságos, folyamatos üzemet garantál.

• Rozsdamentes acél (AISI 304) szivattyúház és 7 darab járókerék

• 166,7 l/perc (10 m³/h) névleges szállítási teljesítmény és 91,72 m emelőmagasság

• Prémium energiahatékonyságú, háromfázisú 5,5 kW-os IE3 aszinkronmotor

• Megbízható AQQE mechanikus tengelytömítés és beépített PTC termisztor

• Ivóvíz-minősítések (WRAS, ACS, NSF61, UBA) és akár 16 bar maximális üzemi nyomás

Szállítási terjedelem

• Grundfos CM 10-7 többfokozatú centrifugálszivattyú villanymotorral egybeépítve

• Beépített PTC termisztoros motorvédelem

• Kezelési és beüzemelési útmutató

Műszaki adatok

• Hálózati feszültség: 3 x 220–240D / 380–415Y V (50 Hz)

• Leadott motorteljesítmény (P2): 5500 W (5,5 kW)

• Motor hatékonysági osztály: IE3

• Névleges áramfelvétel: 19,0 / 11,0 A

• Névleges fordulatszám: 2920–2940 ford./perc

• Névleges szállítási teljesítmény: 166,7 l/perc (10 m³/h)

• Maximális szállítási teljesítmény: 233,3 l/perc (kb. 14 m³/h)

• Névleges emelőmagasság: 91,72 m

• Maximális emelőmagasság: 110 m

• Maximális üzemi nyomás: 16 bar (90 °C-ig)

• Szivattyú szívócsonk átmérője: 1 1/2" (Rp 1 1/2 belső menet)

• Szivattyú nyomócsonk átmérője: 1 1/2" (Rp 1 1/2 belső menet)

• Szivattyúház anyaga: Rozsdamentes acél (EN 1.4301 / AISI 304)

• Járókerék anyaga: Rozsdamentes acél (EN 1.4301 / AISI 304)

• Tengelytömítés típusa: AQQE

• Folyadékhőmérséklet tartomány: -20 – 90 °C

• Környezeti hőmérséklet tartomány: -20 – 55 °C

• Beépített motorvédelem: Termisztor (PTC)

• Védettségi osztály: IP55

• Szigetelési osztály: F

• Saját tömeg: 54,2 kg
