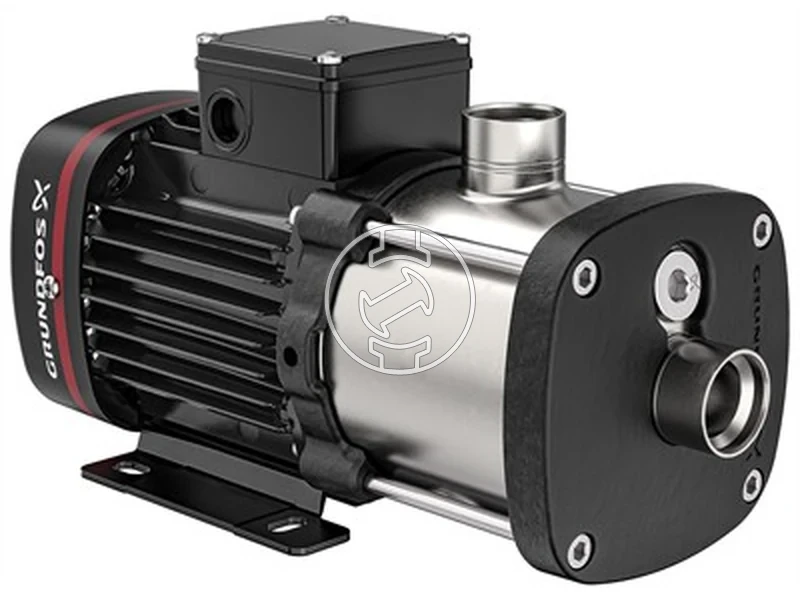

Grundfos CM 5-6 A-R-I-E-AQQE F-A-A-N centrifugál szivattyú 78 - 0 l/perc | 46,55 m | 230 V

Jellemzők

Kompakt, megbízható, vízszintes tengelyű, többfokozatú centrifugálszivattyú tiszta víz és nem agresszív folyadékok szállítására, nyomásfokozásra és ipari rendszerek ellátására. Axiális szívó- és radiális nyomócsonkkal rendelkezik, robusztus, talpas beépítéshez tervezve. A folyadékkal érintkező alkatrészek, köztük a szivattyúház és a járókerekek prémium minőségű rozsdamentes acélból (AISI 304) készülnek a tartós korrózióállóság érdekében. A tehermentesítés nélküli, O-gyűrűs AQQE mechanikus tengelytömítés és az EPDM gumitömítések megbízható üzembiztonságot garantálnak széles, akár 120 °C-os hőmérséklet-tartományban. A szivattyút prémium energiahatékonyságú, ventilátorhűtésű, háromfázisú IE3 aszinkronmotor hajtja meg.

• Prémium szerkezeti anyagok: Rozsdamentes acél szivattyúház és 6 darab járókerék

• Kiemelkedő munkapont: 78,3 l/perc (4,7 m³/h) névleges áramlás és 46,55 m emelőmagasság

• Energiatakarékos hajtás: Kiváló hatásfokú, háromfázisú 1,5 kW-os IE3 villanymotor

• Megbízható tömítésrendszer: Kopásálló AQQE csúszógyűrűs tengelytömítés EPDM gumielemekkel

• Széles körű minősítések: Ivóvíz-jóváhagyások (WRAS, ACS, NSF61, UBA) és akár 16 bar üzemi nyomás

Szállítási terjedelem

• Grundfos CM 5-6 többfokozatú centrifugálszivattyú motorral egybeépítve

• Kezelési és beüzemelési útmutató

Műszaki adatok

• Hálózati feszültség: 3 x 220–240D / 380–415Y V (50 Hz)

• Leadott motorteljesítmény (P2): 1500 W (1,5 kW)

• Motor hatékonysági osztály: IE3

• Névleges áramfelvétel: 5,70 / 3,30 A

• Névleges fordulatszám: 2890–2910 ford./perc

• Névleges szállítási teljesítmény: 78,3 l/perc (4,7 m³/h)

• Maximális szállítási teljesítmény: 108,3 l/perc (kb. 6,5 m³/h)

• Névleges emelőmagasság: 46,55 m

• Maximális emelőmagasság: 56 m

• Maximális üzemi nyomás: 16 bar (90 °C-ig), 10 bar (120 °C-ig)

• Szivattyú szívócsonk átmérője: 1 1/4" (Rp 1 1/4 belső menet)

• Szivattyú nyomócsonk átmérője: 1" (Rp 1 belső menet)

• Szivattyúház anyaga: Rozsdamentes acél (EN 1.4301 / AISI 304)

• Járókerék anyaga: Rozsdamentes acél (EN 1.4301 / AISI 304)

• Tengelytömítés típusa: AQQE

• Folyadékhőmérséklet tartomány: -20 – 120 °C

• Környezeti hőmérséklet tartomány: -20 – 55 °C

• Védettségi osztály: IP55

• Szigetelési osztály: F

• Saját tömeg: 22,4 kg
