Jellemzők

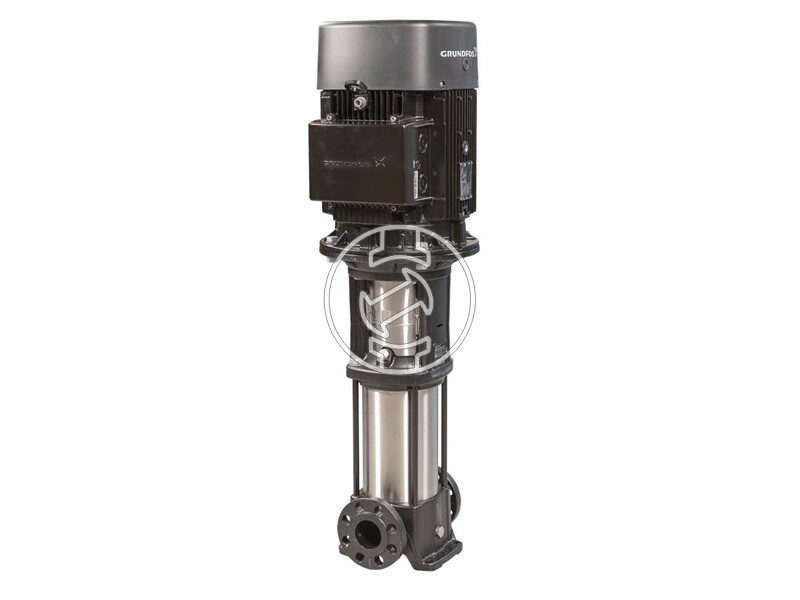

Függőleges, többfokozatú centrifugálszivattyú azonos szinten lévő be- és kimeneti csonkokkal (inline). A szivattyúfej és az alapzat öntöttvasból készült – minden más nedvesített alkatrész rozsdamentes acélból. A patronos tengelytömítés biztosítja a nagy megbízhatóságot, a biztonságos kezelést, valamint a könnyű hozzáférést és szervizelést. Az erőátvitel merev osztott tengelykapcsolón keresztül történik. A csőcsatlakozás kombinált DIN-ANSI-JIS karimákon keresztül történik. A szivattyú 3 fázisú, ventilátorhűtéses aszinkronmotorral van felszerelve.
Műszaki adatok
Folyékony:
Szivattyúzott folyadék: Víz
Folyadékhőmérséklet-tartomány: -20 .. 120 °C
Kiválasztott folyadékhőmérséklet: 20 °C
Sűrűség: 998,2 kg/m³
Műszaki:
A szivattyúadatok alapjául szolgáló szivattyúsebesség: 2902 fordulat/perc
Névleges áramlás: 3 m³/óra
Névleges emelőmagasság: 162,5 méter
Szivattyú tájolása: Függőleges
Tengelytömítés elrendezése: Egyetlen
Elsődleges tengelytömítés: HQQE
Tengelytömítés kódja: HQQE
Jóváhagyások: CE, EAC, UKCA, SEPRO
Ivóvízre vonatkozó engedélyek: WRAS,ACS
Ív tolerancia: ISO9906:2012 3B szabvány
Anyagok:
Bázis: Öntöttvas
EN 1561 EN-GJL-200
ASTM A48-25B
Járókerék: Rozsdamentes acél
EN 1.4301
AISI 304
Hordozó: SIC
Telepítés:
Maximális környezeti hőmérséklet: 60 °C
Maximális üzemi nyomás: 25 bar
Maximális nyomás a megadott hőmérsékleten: 25 bar / 120 °C
25 bar / -20 °C
Csatlakozás típusa: DIN / ANSI / JIS
Bemeneti csatlakozó mérete: DN 25/32
1 1/4 hüvelyk
Kimeneti csatlakozó mérete: DN 25/32
1 1/4 hüvelyk
Csatlakozás nyomásbesorolása: PN 25
Bemeneti karima mérete: 250 font
Motor karima mérete: FT130
Elektromos adatok:
Motor szabvány: IEC
Motor típusa: 100LC
Névleges teljesítmény - P2: 3 kW
A szivattyú által igényelt teljesítmény (P2): 3 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 x 380-415D V
Névleges áram: 6,3 A
Indítóáram: 840-920%
Cos fi - teljesítménytényező: 0,87-0,82
Névleges sebesség: 2900-2920 fordulat/perc
IE hatékonysági osztály: IE3
Motorhatásfok teljes terhelésen: 87,1%
Motorhatásfok 3/4 terhelésnél: 88,0–87,0%
Motorhatásfok fél terhelésnél: 87,7–85,4%
Pólusok száma: 2
Védettségi osztály (IEC 34-5): 55 Por/sugarzás
Szigetelési osztály (IEC 85): F
Motorszám: 85U15510
Irányítás:
Frekvenciaváltó: Egyik sem
Egyéb:
Kapocsdoboz helye: 6
Minimális hatékonysági index, MEI ≥: 0,70
Nettó tömeg: 55,3 kg
Bruttó súly: 59,9 kg
