Jellemzők

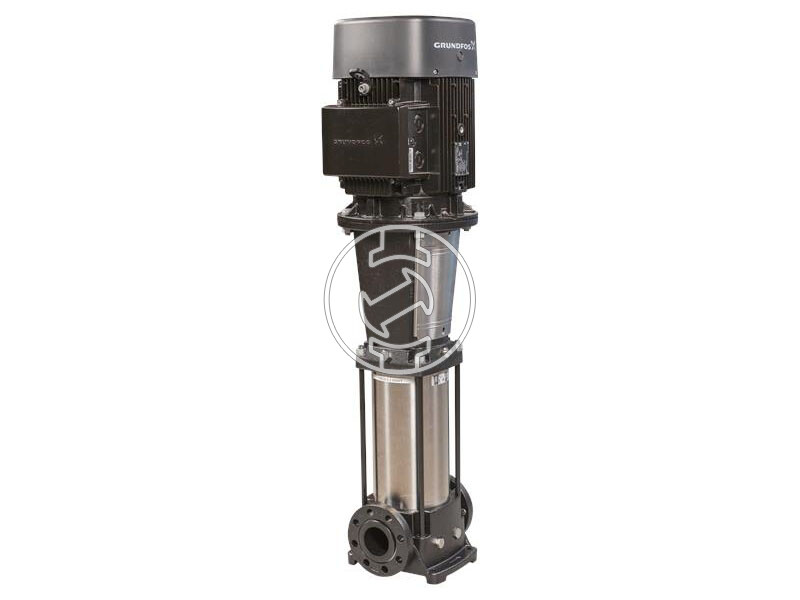

Függőleges, többfokozatú szivattyú, szívó- és nyomócsonk egy szintben. A szivattyúfej és alap öntöttvas. Minden más, a folyadékkal érintkező alkatrész, rozsdamenetes acél (EN 1.4301)
Műszaki adatok
Motortípus: 132SB
Névleges teljesítmény - P2: 7.5 kW
Szükséges szivattyú teljesítmény (P2): 7.5 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 x 380-415D/660-690Y V
Névleges áram: 14,4-14,0/8,30-8,10 A
Indítási áramfelvétel: 780-910 %
Cos fi - teljesítménytényező: 0.88-0.82
Névleges fordulatszám: 2910-2920 rpm
IE Hatásfok osztály: IE3
Motor hatásfok teljes terhelésnél: 90.1-90.4 %
Motor hatásfok 3/4 terhelésnél: 90.8-90.9 %
Motor hatásfok 1/2 terhelésnél: 90.8-90.4 %
Pólusok száma: 2
Védettségi osztály (IEC 34-5): 55 Dust/Jetting
Szigetelési osztály (IEC 85): F
Beépített motorvédelem: PTC
Névleges szállítómagasság: 38.8 m
Max. száll.mag.: 51.7 m
Fokozatok: 2
Járókerekek: 2
Csökkentett átmérőjű járókerekek száma: 0
Alacsony NPSH: N
Szivattyú tájolása: Vertical
Tengelytömítés elrendezés: Single
Tengelytömítés kódja: HQQE
Jóváhagyások: CE,EAC,UKCA,SEPRO
Jóváhagyások ivóvízhez: WRAS,ACS
Görbe tűrése: ISO9906:2012 3B
Szivattyúváltozat: A
Modell: B
Maximális környezeti hőmérséklet: 60 °C
Maximális üzemi nyomás: 16 bar
Max. nyomás az adott hőmérsékleten: 16 bar / 120 °C
16 bar / -30 °C
Csatlakozó típusa: DIN
Bemenet csatlakozó méret: DN 80
Nyomóoldali csatlakozó mérete: DN 80
A csőcsatlakozás névleges nyomása: PN 40
A motor karimamérete: FF265
Csatlakozási kód: F
Szivattyúzott közeg: Víz
Folyadékhőmérséklet tartomány: -30 .. 120 °C
Folyadék-hőmérséklet működés közben: 20 °C
Sűrűség: 998.2 kg/m³
A kapocsdoboz helyzete: 6
Min. hat. index, MEI ≥: 0.70
Saját tömeg: 114 kg
Össztömeg: 137 kg
