Jellemzők
- Függőleges, többfokozatú centrifugálszivattyú bemeneti és kimeneti nyílásokkal egy szinten (inline).
- A szivattyúfej és a talp öntöttvas – minden más nedves alkatrész rozsdamentes acélból készült.
- A patronos tengelytömítés nagy megbízhatóságot, biztonságos kezelést, valamint könnyű hozzáférést és szervizelést biztosít.
- Az erőátvitel merev osztott tengelykapcsolón keresztül történik.
- Csőcsatlakozás kombinált DIN-ANSI-JIS karimákkal.
- A szivattyú egyfázisú, ventilátorhűtéses, állandó mágneses, szinkron motorral van felszerelve.
- A motor hatásfoka az IEC 60034-30-2 szerint IE5 besorolású. A motor frekvenciaváltót és PI-szabályozót tartalmaz a motor kapocsdobozában. Ez lehetővé teszi a motor fordulatszámának fokozatmentes szabályozását, ami ismét lehetővé teszi a teljesítmény egy adott követelményhez való igazítását.
A motor kapocsdobozán található kezelőpanel lehetővé teszi a kívánt alapjel beállítását, valamint a szivattyú "Min." beállítását. vagy "Max." műveletet vagy a "Stop" gombot.
A Grundfos Eye jelző a kezelőpanelen vizuálisan jelzi a szivattyú állapotát:
"Bekapcsolás": A motor működik (forgó zöld jelzőfények) vagy nem jár (állandóan zöld jelzőfények)
"Figyelmeztetés": A motor még jár (forgó sárga jelzőfények) vagy leállt (állandóan sárga jelzőfények)
"Riasztás": A motor leállt (villogó piros jelzőfény).
Szállítási terjedelem

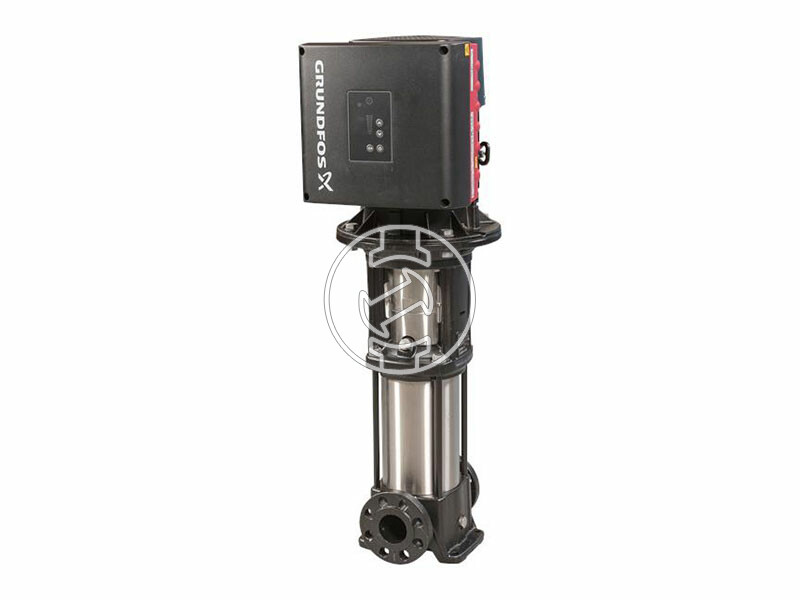

- Grundfos CRE 3-5 A-FGJ-A-E-HQQE nyomásfokozó szivattyú
Műszaki adatok
- Szivattyúzott folyadék: Víz
- Folyadék hőmérsékleti tartomány: -20 .. 120 °C
- Választott folyadék hőmérséklet: 20 °C
- Sűrűség: 998,2 kg/m³
- Szivattyú fordulatszáma: 3400 ford./perc
- Szivattyúház anyaga: Öntöttvas
- Járókerék anyaga: Rozsdamentes acél
- Maximális környezeti hőmérséklet: 50 °C
- Maximális üzemi nyomás: 25 bar
- Bemeneti csatlakozás mérete: DN 25/32
- Kimeneti csatlakozás mérete: DN 25/32
- Nyomás névleges csatlakozáshoz: PN 25
- Motor típusa: 80A
- Névleges teljesítmény - P2: 0,75 kW
- A szivattyú által igényelt teljesítmény (P2): 0,75 kW
- Hálózati frekvencia: 50/60 Hz
- Névleges feszültség: 1 x 200-240 V
- Névleges áram: 4,70-3,90 A
- Névleges sebesség: 360-4000 ford./perc
- Védelmi osztály (IEC 34-5): IP55
- Szigetelési osztály (IEC 85): F
- Nettó tömeg: 27,4 kg
