Jellemzők

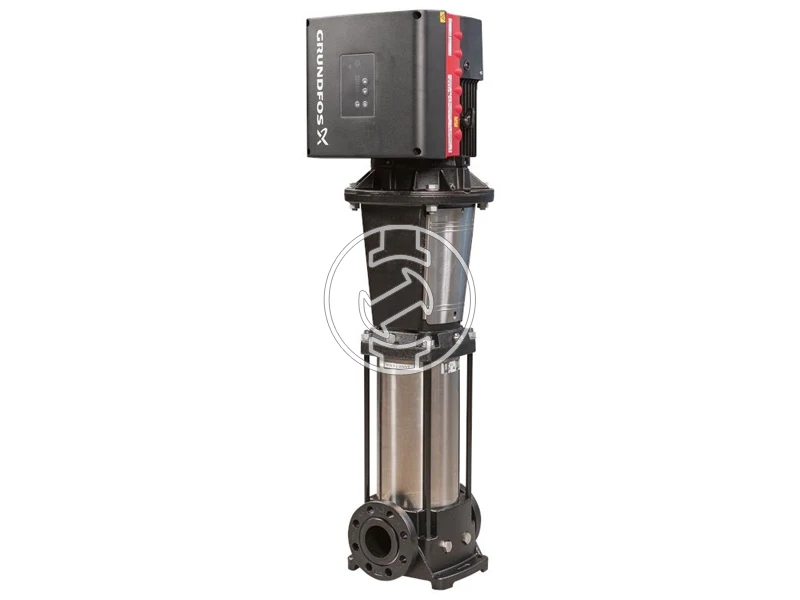

- Függőleges centrifugálszivattyú, amelyen a be- és kimeneti csonkok egy szintben helyezkednek el. A szivattyúfej és a szivattyútest anyaga öntöttvas - minden más alkatrész, amely a folyadékkal érintkezik, rozsadamentes acél. A patronos kivitelű tengelytömítés nagy megbízhatóságot, biztonságos kezelést és egyszerű javítást biztosít. Erőátvitel osztott tengelykapcsolón keresztül. Csőcsatlakozás DIN karimákkal. A szivattyú egy 3-fázisú, ventilátor hűtésű, állandó mágneses, szinkronmotorral van ellátva. A motor hatásfoka IE5 az IEC 60034-30-2 szabvány szerint. A motor integrált frekvenciaváltóval és PI szabályzóval rendelkezik. Ez lehetővé teszi a motor sebességének folyamatos változtatását, így a teljesítményt az adott üzemállapot igényeinek megfelelően lehet változtatni. Egy, a motor kapocsdobozán elhelyezett vezérlőpanel teszi lehetővé a kívánt alapjel beállítását, valamint a szivattyú beállítását "Min." vagy "Max." jelleggörbére vagy leállásra ("Stop"). A vezérlőpanelen elhelyezett Grundfos Eye indikátor vizuális jelzést ad a szivattyú állapotáról:
- "Tápfeszültség bekapcsolva": A motor jár (váltakozó zöld jelzőfények) vagy nem jár (folyamatosan zöld jelzőfények)
- "Figyelmeztetés": A motor még jár (váltakozó sárga jelzőfények) vagy már leállt (folyamatosan sárga jelzőfények)
- "Vészjelzés": A motor leállt (villogó vörös jelzőfények).
- A szivattyúval való kommunikációt a Grundfos GO Remote teszi lehetővé (tartozék). A távirányító további beállítások elvégzését, valamint számos paraméter kiolvasását is lehetővé teszi, ilyenek például az "Aktuális érték", "Sebesség", "Energiafelvétel" és a teljes "Energiafogyasztás".
Műszaki adatok
- Folyadékhőmérséklet tartomány: -30 .. 120 °C
- Folyadék-hőmérséklet működés közben: 20 °C
- A szivattyú müszaki adataihoz tartozó fordulatszám.: 3525 rpm
- Névleges térfogatáram: 36 m³/h
- Névleges szállítómagasság: 43.1 m
- Alap: öntöttvas
- Járókerék: rozsdamentes acél
- Maximális környezeti hőmérséklet: 50 °C
- Maximális üzemi nyomás: 16 bar
- Bemenet csatlakozó méret: DN 65
- Nyomóoldali csatlakozó mérete: DN 65
- Névleges teljesítmény - P2: 7.5 kW
- Hálózati frekvencia: 50 / 60 Hz
- Névleges feszültség: 3 x 380-500 V
- Védettségi osztály: IP55
- Saját tömeg: 92.4 kg
- Össztömeg: 125 kg
