Jellemzők

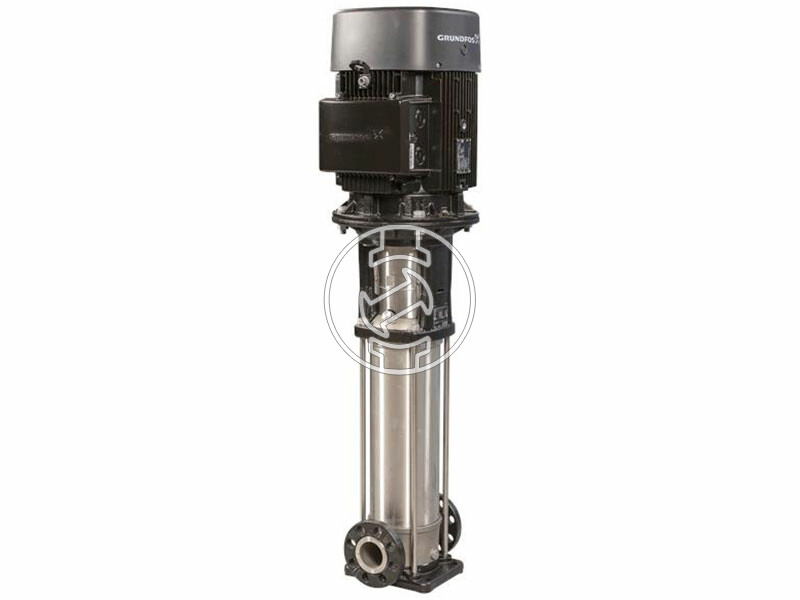

Függőleges centrifugálszivattyú, amelyen a be- és kimeneti csonkok egy szintben helyezkednek el. A szivattyú folyadékkal érintkező részeinek anyaga minőségi rozsdamentes acél. A patronos kivitelű tengelytömítés nagy megbízhatóságot, biztonságos kezelést és egyszerű javítást biztosít. Erőátvitel osztott tengelykapcsolón keresztül. Csőcsatlakozás DIN karimákkal
Műszaki

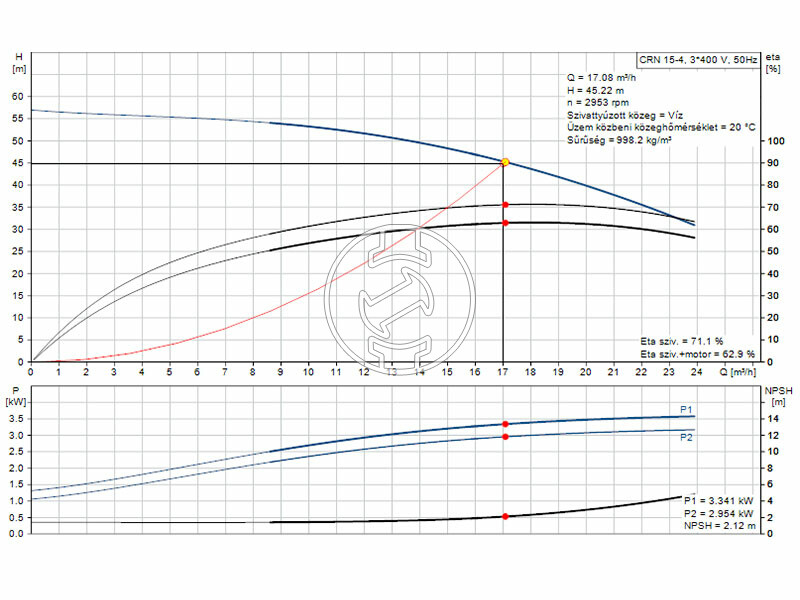

A szivattyú müszaki adataihoz tartozó fordulatszám:2917 rpm
Névleges térfogatáram: 17 m³/h
Névleges szállítómagasság: 44.8 m
Max. száll.mag.: 56.8 m
Fokozatok: 4
Járókerekek: 4
Csökkentett átmérőjű járókerekek száma: 0
Alacsony: NPSHN
Szivattyú tájolása: Vertical
Tengelytömítés elrendezés: Single
Tengelytömítés kódja: HQQE
Jóváhagyások: CE,EAC,UKCA,SEPRO
Jóváhagyások ivóvízhez: WRAS,ACS
Görbe tűrése: ISO9906:2012 3B
Anyagok
Alap: Rozsdamentes acél EN 1.4408, AISI 316
Járókerék: Stainless steel EN 1.4401, AISI 316
Anyagkód: A
Gumi kód: E
Csapágy: SIC
Telepítés
t max körny.: 60 °C
Maximális üzemi nyomás: 25 bar
Max. nyomás az adott hőmérsékleten: 25 bar / 120 °C, 25 bar / -20 °C
Csatlakozó típusa: DIN / ANSI / JIS
Bemenet csatlakozó méret: DN 50
Nyomóoldali csatlakozó mérete: DN 50
A csőcsatlakozás névleges nyomása: PN 25
Szívóoldali karima méret: 300 lb
A motor karimamérete: FT130
Csatlakozási kód: FGJ
Folyadék
Szivattyúzott közeg: Víz
Folyadékhőmérséklet tartomány: -20 .. 120 °C
Folyadék-hőmérséklet működés közben: 20 °C
Sűrűség: 998.2 kg/m³
Elektromos adatok
Motor normál: IEC
Motortípus: 112MC
IE Hatásfok osztály: IE3
Névleges teljesítmény - P2: 4 kW
Szükséges szivattyú teljesítmény (P2): 4 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 x 380-415D V
Névleges áram: 7.9 A
Indítási áramfelvétel: 1000-1110 %
Cos fi - teljesítménytényező: 0.87-0.87
Névleges fordulatszám: 2920-2940 rpm
Hatásfok: IE3 88,1%
Motor hatásfok teljes terhelésnél: 88.1 %
Motor hatásfok 3/4 terhelésnél: 88.6 %
Motor hatásfok 1/2 terhelésnél: 85.2 %
Pólusok száma: 2
Védettségi osztály (IEC 34-5): 55 Dust/Jetting
Szigetelési osztály (IEC 85): F
Beépített motorvédelem: PTC
