Jellemzők

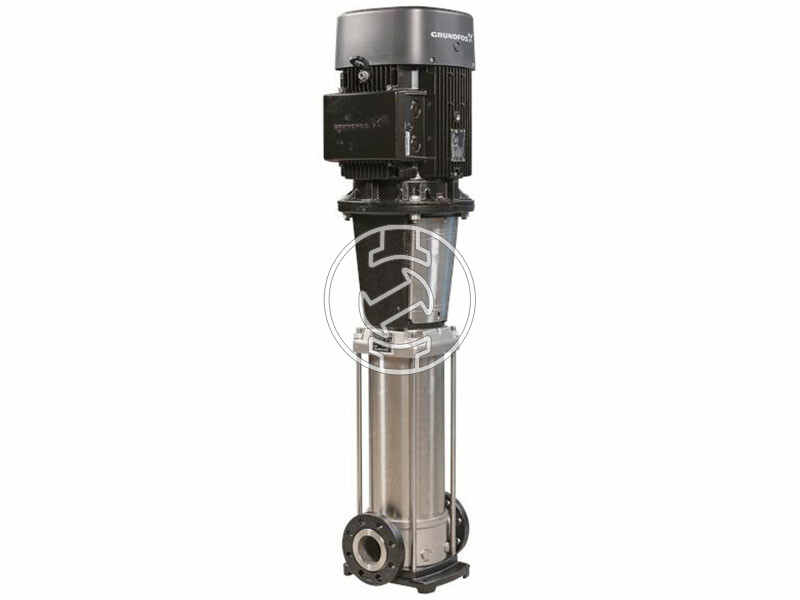

Függőleges centrifugálszivattyú, amelyen a be- és kimeneti csonkok egy szintben helyezkednek el. A szivattyú folyadékkal érintkező részeinek anyaga minőségi rozsdamentes acél. A patronos kivitelű tengelytömítés nagy megbízhatóságot, biztonságos kezelést és egyszerű javítást biztosít. Erőátvitel osztott tengelykapcsolón keresztül. Csőcsatlakozás DIN karimákkal. A szivattyú ventilátor hűtésű, 3-fázisú, talpas kivitelű aszinkronmotorral van ellátva.
FOLYADÉK:
Szivattyúzott közeg: Víz
Folyadékhőmérséklet tartomány: -40 .. 120 °C
Folyadék-hőmérséklet működés közben: 20 °C
Sűrűség: 998.2 kg/m³

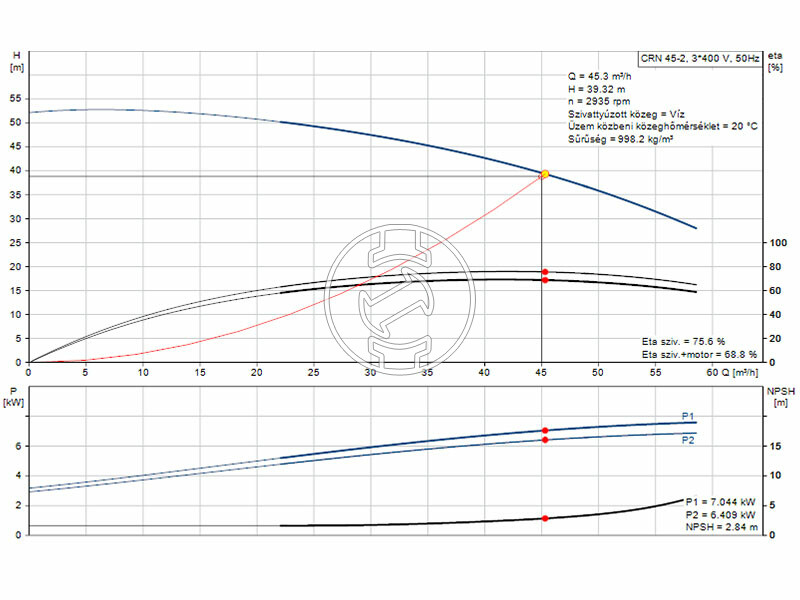

MŰSZAKI:
A szivattyú müszaki adataihoz tartozó fordulatszám.: 2919 rpm
Névleges térfogatáram: 45 m³/h
Névleges szállítómagasság: 38.8 m
Szivattyú tájolása: Vertical
Tengelytömítés elrendezés: Single
Tengelytömítés kódja: HQQE
Jóváhagyások: CE,EAC,UKCA,SEPRO
Jóváhagyások ivóvízhez: WRAS,ACS
Görbe tűrése: ISO9906:2012 3B
ANYAGOK:
Alap: Rozsdamentes acél: EN 1.4408; AISI 316
Járókerék: Stainless steel: EN 1.4401; AISI 316
Csapágy: SIC
Támcsapágy: Graflon
TELEPÍTÉS:
t max körny.: 60 °C
Maximális üzemi nyomás: 16 bar
Max. nyomás az adott hőmérsékleten: 16 bar / 120 °C, 16 bar / -40 °C
Csatlakozó típusa: DIN
Bemenet csatlakozó méret: DN 80
Nyomóoldali csatlakozó mérete: DN 80
A csőcsatlakozás névleges nyomása: PN 40
A motor karimamérete: FF265
ELEKTROMOS ADATOK:
Motor normál: IEC
Motortípus: 132SB
IE Hatásfok osztály: IE3
Névleges teljesítmény - P2: 7.5 kW
Szükséges szivattyú teljesítmény (P2): 7.5 kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 x 380-415D/660-690Y V
Névleges áram: 14,4-14,0/8,30-8,10 A
Indítási áramfelvétel: 780-910 %
Cos fi - teljesítménytényező: 0.88-0.82
Névleges fordulatszám: 2910-2920 rpm
Hatásfok: IE3 90,1%
Motor hatásfok teljes terhelésnél: 90.1-90.4 %
Motor hatásfok 3/4 terhelésnél: 90.8 %
Motor hatásfok 1/2 terhelésnél: 90.8 %
Pólusok száma: 2
Védettségi osztály (IEC 34-5): 55 Dust/Jetting
Szigetelési osztály (IEC 85): F
