Optimum OPTImill MH 22V oszlopos fúró-marógép 90 - 3000 1/perc | 950 W | 230 V

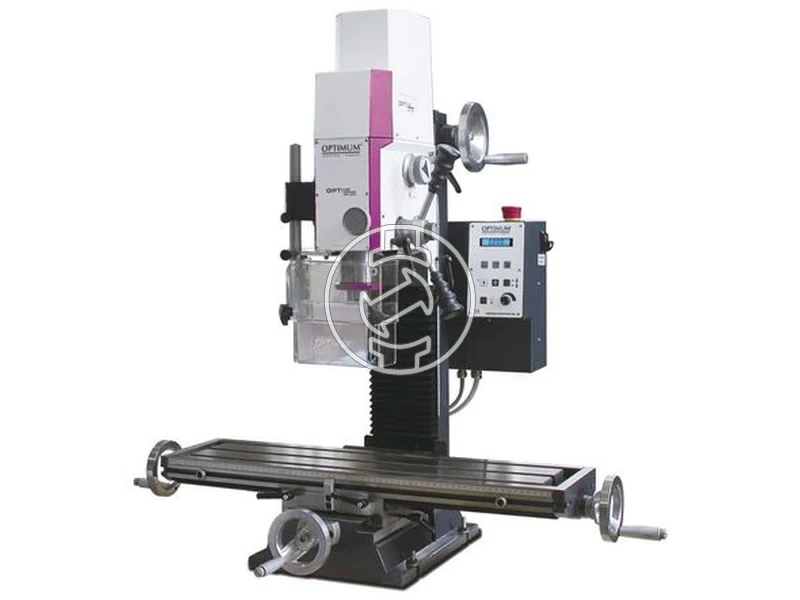

Optimum OPTImill MH 22V oszlopos fúró-marógép

Jellemzők
Stabil, robusztus kivitelű, elektronikusan fokozatmentesen szabályozható hajtású, precíziós fúró-maró gép. Gondosan megmunkált, nagy pontosságú gép, amelynél a kúpgörgős csapágyazásnak köszönhetően a futáspontosság ≤ 0,015 mm a hüvelyben mérve. A kétfokozatú áttétellel rendelkező motor hatékonyan továbbítja a teljesítményt, az erős egyenáramú motor pedig állandó áramfelügyelettel működik a megbízható üzem érdekében. A 24 voltos biztonsági elektromos rendszer és a relés vezérlést tartalmazó elektronika növeli az üzembiztonságot. A masszív, nagy méretű, T-hornyos, finoman síkköszörült keresztasztal állítható vezetékékekkel és ütközőkkel rendelkezik, így pontos és ismételhető megmunkálást biztosít. A stabil fecskefarkvezetékek hézagmentesen állíthatók, a finom előtolás pedig precíz beállítást tesz lehetővé. A fúró-maró fej ±60°-ban dönthető, jobbra-balra forgás üzemmóddal, beépített géplámpával, valamint könnyen hozzáférhető olajozó nyílással a trapézmenetes orsó karbantartásához. A tengelyekben alkalmazott kétsoros ferde hatásvonalú golyóscsapágyak holtjátékmentesen állíthatók, az előtoló orsók játéka utánállítható. A magasságban állítható, mikrokapcsolóval ellátott védőburkolat megakadályozza a forgács és munkadarab kilövellését, maximális kezelői védelem mellett. Az X-, Y- és Z-tengely elő van készítve mágneses szalagok utólagos felszerelésére, a harmonikás védőburkolatok pedig hatékonyan óvják a vezetékeket és orsókat a szennyeződéstől. A nagy, 360 mm-es szabad tér a függőleges orsó és a keresztasztal között, valamint a 700×180 mm-es asztal és a 0,95 kW-os motor lehetővé teszi kisebb és közepes munkadarabok sokoldalú fúrását és marását.

• Elektronikusan fokozatmentesen szabályozható hajtás
• Precíz, ≤ 0,015 mm futáspontosságú orsó kúpgörgős csapágyazással
• Masszív, nagy méretű T-hornyos keresztasztal állítható vezetékekkel

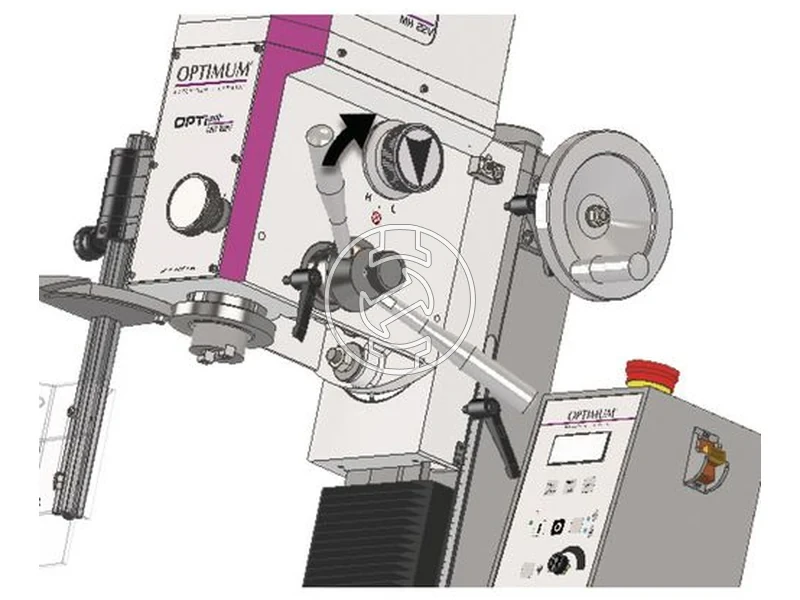

• Fúró-maró fej ±60°-ban dönthető, jobb/bal forgás

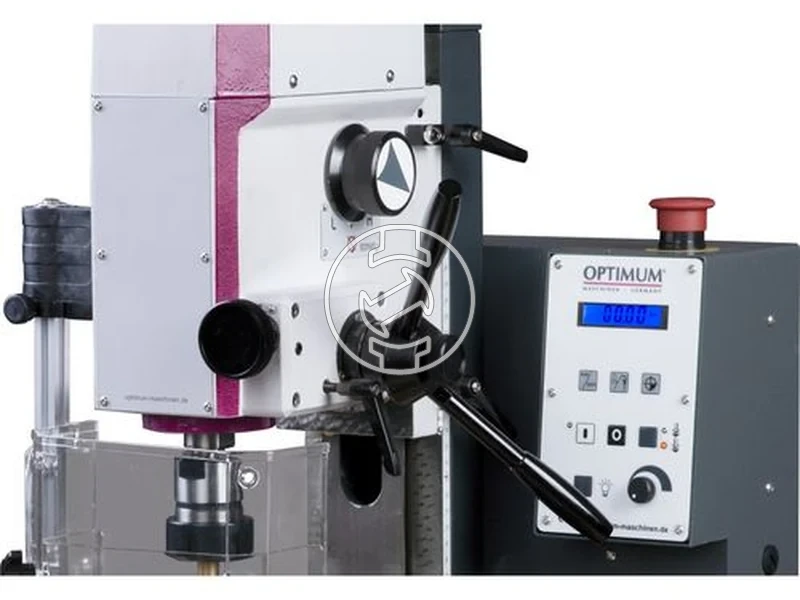

• 24 V-os biztonsági vezérlés, vészkikapcsoló és védőburkolat mikrokapcsolóval
• Előkészített X-, Y-, Z-tengely mágnesszalagos mérőrendszerhez

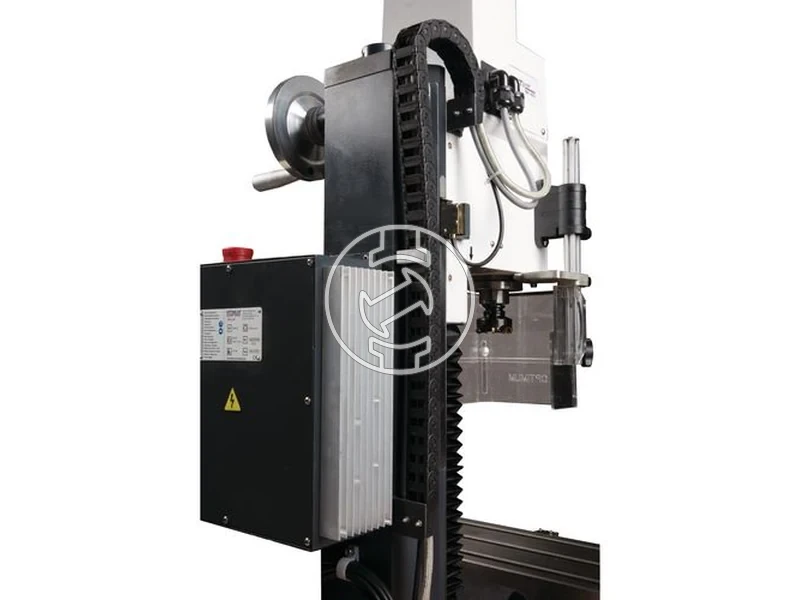

• Harmonika burkolatokkal védett vezetékek és orsók

Műszaki adatok
Keresztasztal / Szabad tér a függőleges orsó és a keresztasztal között: 360 mm
Méret és tömeg / Hosszúság: kb. 745 mm
Méret és tömeg / Szélesség-mélység: kb. 650 mm
Méret és tömeg / Magasság: kb. 950 mm
Méret és tömeg / Tömeg: kb. 120 kg
Fúró-/marófej / Marófej elfordítási tartománya: ± 60°
Fúrási-marási teljesítmény / Maximális marófej átmérő: 52 mm
Fúrási-marási teljesítmény / Maximális szármaró átmérő: 12 mm
Fúrási-marási teljesítmény / Fúrási teljesítmény acélban (S235JR): 20 mm
Fúrási-marási teljesítmény / Folyamatos fúrási teljesítmény acélban (S235JR): 16 mm
Elektromos adatok / Meghajtómotor teljesítménye: 0,95 kW
Elektromos adatok / Hálózati feszültség: 230 V
Elektromos adatok / Hálózati frekvencia: 50 Hz
Vízszintes maróasztal / Asztal hossza: 700 mm
Vízszintes maróasztal / Asztal szélessége: 180 mm
Vízszintes maróasztal / T-horony mérete: 12 mm
Vízszintes maróasztal / T-hornyok száma: 3
Vízszintes maróasztal / T-horony osztástávolsága: 63 mm
Vízszintes maróasztal / Maximális teherbírás: 50 kg
Szabványok és tanúsítások / Szabvány: DIN EN 55011
Szabványok és tanúsítások / EMC szint: C2
Menetek / Kézi elmozdulás X tengely: 480 mm
Menetek / Kézi elmozdulás Y tengely: 175 mm
Menetek / Kézi elmozdulás Z tengely: 270 mm
Függőleges orsó / Kinyúlás: 170 mm
Függőleges orsó / Orsókúp: BT 20
Függőleges orsó / Fordulatszám-tartomány: 90–3000 1/perc
Függőleges orsó / Fokozatok száma: 2
Függőleges orsó / Fordulatszám-szabályozás: elektronikus
Függőleges orsó / Orsóhüvely átmérő: 60 mm
Függőleges orsó / Orsóhüvely löket: 40 mm
