Jellemzők

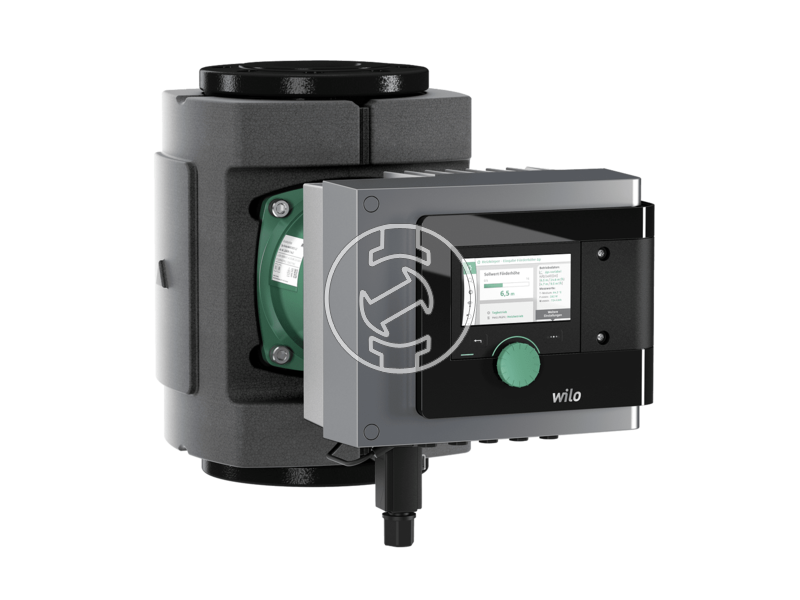

Wilo-Stratos MAXO prémium okos-szivattyú, nagyhatásfokú inline kivitelű nedvestengelyű szivattyú EC motorral és elektronikus teljesítményillesztéssel. Fűtési víz, hidegvíz és víz/glikol-keverékek esetén alkalmazható. Energiahatékonysági index (EEI) a szivattyú típusától függően ≤ 0,17 és ≤ 0,19 között.
Szabályzási módok:
- A teljesítmény folyamatos, automatikus testreszabása a berendezés igényeihez alapjel megadása nélkül Wilo-Dynamic Adapt plus (gyári beállítás). Akár 20 % energiamegtakarítás a dp-v szabályzási módhoz képest.
- Állandó hőmérséklet (T-const.)
- Állandó hőmérséklet-különbség (dT-const)
- A betápláló szivattyú térfogatáramának igény szerinti optimalizálása több szivattyú hálózatba kapcsolása és kommunikációja révén (Multi-Flow Adaptation).
- Állandó térfogatáram (Q-const.)
- dp-c nyomáskülönbség-szabályzás a csőhálózat egy távoli pontján (rosszpont szabályzás)
- Állandó nyomáskülönbség (dp-c)
- Változó nyomáskülönbség (dp-v) névleges munkapont-bevitel opcióval
- Állandó fordulatszám (n-const.)
- Felhasználó által definiált PID-szabályzás
Funkciók:
- Fűtési hőmennyiség-mérés
- Hűtési hőmennyiség-mérés
- A szivattyú automatikus lekapcsolása nulla-átfolyás felismerése esetén (No-Flow Stop)
- A fűtő- és hűtő üzemmód közti átkapcsolás (automatikus, külső vagy kézi)
- Beállítható térfogatáram-korlátozás a Q-Limit funkció segítségével (Qmin. és Qmax.)
- Ikerszivattyúk üzemmódjai: Hatásfok optimalizált párhuzamos üzem dp-c és dp-v, fő- / tartalékszivattyús üzemhez
- A konfigurált szivattyúbeállítások mentése és visszaállítása (3 visszaállítási pont)
- Zavarjelzés-/figyelmeztető üzenet kijelzése szövegesen, elhárítási javaslattal
- Légtelenítési funkció a forgórész-tér automatikus légtelenítéséhez
- Automatikus csökkentett üzem
- Automatikus blokkolás-mentesítő funkció és beépített teljes motorvédelem
- A szárazonfutás felismerése
Kijelző:
- Szabályzási mód
- Alapjel
- Térfogatáram
- Hőmérséklet
- Teljesítményfelvétel
- Elektromos fogyasztás
- Aktív hatások (pl. STOP, No-Flow Stop)
Kivitel:
- 2 konfigurálható analóg bemenet: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA és kereskedelemben kapható PT1000; tápellátás: +24 V DC
- 2 konfigurálható digitális bemenet (Ext. Off, Ext. Min. Ext. Max, fűtés/hűtés, manuális felülvezérlés (épületautomatizálás leválasztva), kezelés zárolása (billentyűzár és távirányításos konfiguráció elleni védelem))
- 2 konfigurálható jelzőrelé az üzemi és zavarjelzésekhez
- Kártyahely az épületautomatizáláshoz csatlakozó interfészekkel ellátott Wilo-CIF modulokhoz (opcionális tartozékok: Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CANopen CIF-modulok)
- Wilo Net Wilo-rendszerbuszként a Wilo-termékek egymás közötti kommunikációjához, pl. Multi-Flow Adaptation; ikerszivattyús üzem és Wilo-Smart Gateway
- Beépített hőmérséklet-érzékelő
- Automatikus vészhelyzeti üzem különleges állapotok esetén (meghatározható szivattyú fordulatszám) pl. a buszkommunikáció vagy jeladó adatok kimaradása esetén
- Színes grafikus kijelző (4,3 coll) az egy gombos kezelési szinten végzett kezeléssel
- Üzemi adatok kiolvasása és beállítása, valamint pl. üzembe helyezési protokoll létrehozása Bluetooth-interfész segítségével (további tartozékok nélkül) a Wilo-Assistant applikációban
- Beépített ikerszivattyú-vezérlés (az ikerszivattyúk készre vannak kábelezve), 2 egyes-szivattyú ikerszivattyú egységként történő alkalmazása esetén, csatlakozás a Wilo Net segítségével
- Kábelszakadás felismerése analóg jelnél (2 – 10 V vagy 4 – 20 mA esetén)
- Kültéri telepítés időjárás-védelemmel a beépítési és üzemeltetési utasítás szerint lehetséges
- Dátum és idő előre beállítva
- Hőszigetelő burkolat fűtésben történő alkalmazáshoz
Szállítási terjedelem
- Szivattyú
- Optimalizált Wilo-csatlakozó minden mérethez ugyanaz
- 2x kábelcsavarzat M16 x 1,5
- Alátétek az M12 és M16 karimás csavarokhoz (DN 32 – DN 65 névleges csatlakozó szélesség esetén)
- 2x tömítés menetes csatlakozás esetén
- Hőszigetelő burkolat
- Beépítési és üzemeltetési utasítás együtt
Opcionális tartozékok:
- ClimaForm hideg elleni szigetelés a kondenzátumképződés elkerüléséhez
- CIF-modul: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
- PT 1000 (B) csőben elhelyezett jeladó (Használati víz esetén)
- PT 1000 (AA) jeladó a merülőhüvelybe történő telepítés esetén
- Nyomáskülönbség-jeladó
- Smart-Gateway
Műszaki adatok
- Maximális üzemi nyomás PN 6 bar
- Szállítómagasság H max 0,0 m
- Térfogatáram Q max 74,0 m³/h
- Legkisebb szívómagasság 50 °C-nál 7 m
- Legkisebb szívómagasság 95 °C-nál 15 m
- Legkisebb szívómagasság 110 °C-nál 23 m
- Min. közeghőmérséklet Tmin -10 °C
- Max. közeghőmérséklet Tmax 110 °C
- Min. környezeti hőmérséklet Tmin -10 °C
- Max. környezeti hőmérséklet Tmax 40 °C
- Energiahatékonysági index (EEI) 0.17
- Hálózati csatlakozás 1~230 V ±10%, 50/60 Hz
- Névleges áram IN 0,3 A
- Névleges áram IN 7,14 A
- Névleges teljesítmény P2 1414 W
- Min. fordulatszám nmin 500 1/min
- Max. fordulatszám nmax 3200 1/min
- Teljesítményfelvétel (min) P1 min 20 W
- Teljesítményfelvétel P1 max 1645 W
- Zavarkibocsátás EN 61800-3;2004+A1;2012 / lakókörnyezet (C1)
- Zavartűrés EN 61800-3;2004+A1;2012 / ipari környezet (C2)
- Szigetelési osztály F
- Védelmi osztály IPX4D
- Kábelcsavarzat 5 x M16x1.5
